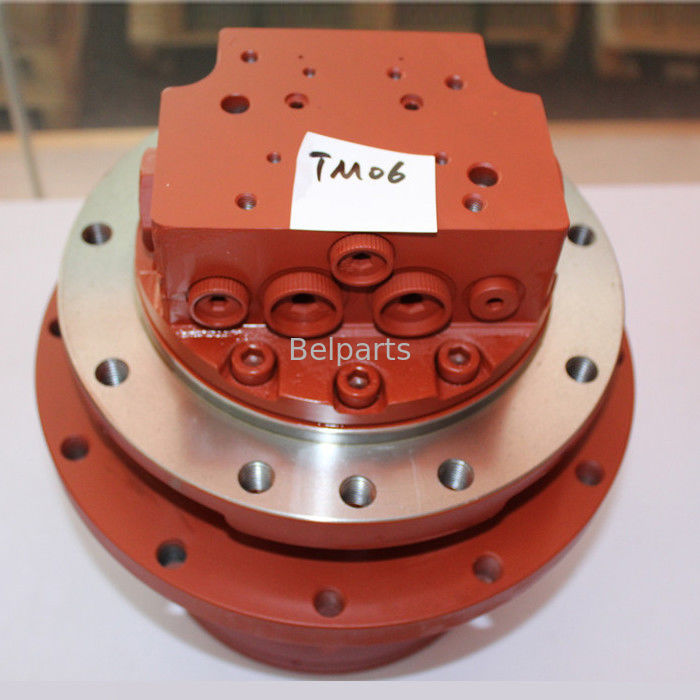

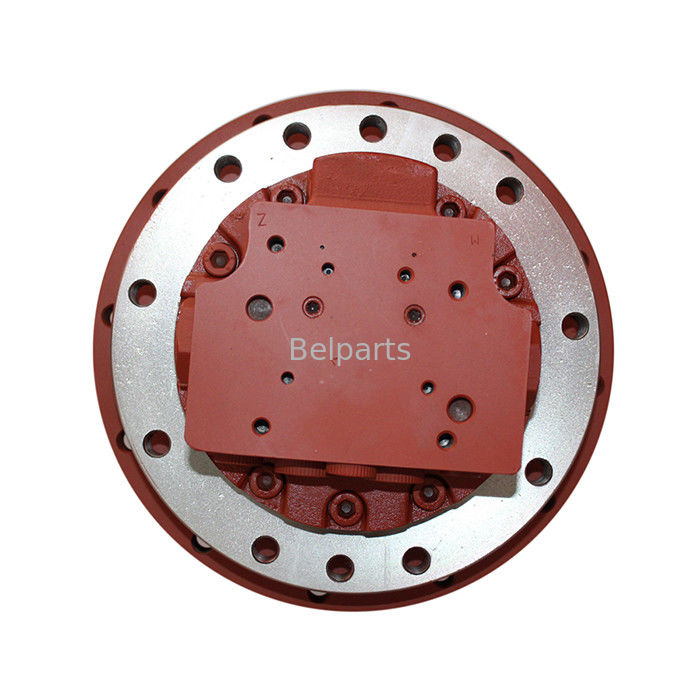

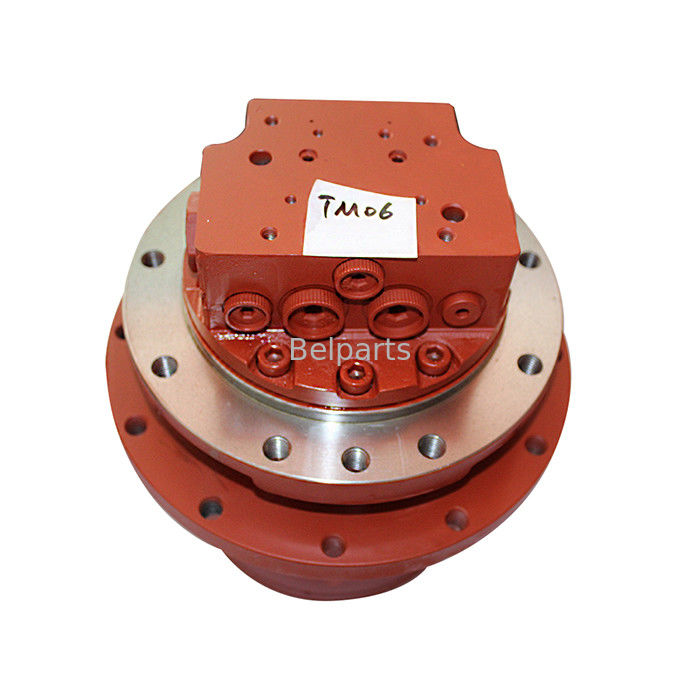

KOMATSU PC56-7 Zespół silnika gąsienicy z napędem końcowym koparki 22H-60-13112 22H-60-13110
Zespół silnika podróżnego GM06VA
,zespół silnika PHV 4B 60B
,przekładnia główna przekładni TM06
22H-60-13112 22H-60-13110 Końcowy napęd do Komatsu PC56-7 | Silnik jazdy Nachi PHV-4B
Masywny moment obrotowy 8312 N·m dla koparek Komatsu o masie 5,0–6,0 T.Bezpośredni zamiennik OEM, silnik jazdy Nachi PHV-4B o dużej pojemności skokowej, kompletny ze zintegrowaną przekładnią planetarną, zaprojektowany specjalnie dla minikoparek Komatsu PC56-7.
1. Techniczne parametry eksploatacyjne
(Autoryzacja zweryfikowana za pomocą katalogów części Komatsu i baz danych inżynierii hydraulicznej Nachi)
| Parametr inżynieryjny | Zweryfikowana wartość metryczna |
|---|---|
| Numery części OEM Komatsu | 22H-60-13112, 22H-60-13110 (Alternatywa: 22H6013112, 22H6013110) |
| Kompatybilny model maszyny | Komatsu PC56-7 (klasa eksploatacyjna 5,0–6,0 ton) |
| Platforma rdzenia napędu silnika | Wytrzymała platforma Nachi PHV-4B (seria tłoków osiowych) |
| Maksymalna pojemność skokowa końcowego napędu | 2131,6 cm³/obr |
| Maksymalny teoretyczny moment obrotowy | 8312 N·m (ekstremalna siła pociągowa) |
| Maksymalne ciśnienie robocze | 26,5 MPa |
| Masa własna jednostki | 64,0 kg (wytrzymała konstrukcja odlewana) |
| Rozmiar opakowania skrzyniowego | 38 × 38 × 43 cm |
| Stan / Gwarancja | 100% fabrycznie nowy / 12 miesięcy |
2. Rozwiązywanie problemów z zanikiem siły pociągowej i ciężkim szarpaniem podczas kopania w Komatsu PC56-7
Czy Twoja 6-tonowa Komatsu zostaje w tyle podczas pchania pełnym lemieszem lub szarpie podczas wspinania się po urobku z wykopu? Przy masie 6,0 ton, Komatsu PC56-7 polega na platformie Nachi PHV-4B o dużej pojemności skokowej (2131,6 cm³/obr), aby dostarczyć siłę pociągową 8312 N·m. Po wielu godzinach pracy w trudnych warunkach, ciągłe cykle ciśnienia 26,5 MPa poszerzają mikrotolerancje między wewnętrznymi ślizgaczami tłoków a powierzchniami płyty sterującej. Ciśnieniowy przepływ płynu omija płytę zaworową, powodując utratę prostoliniowego ruchu maszyny pod dużymi obciążeniami łyżki. Instalacja naszego precyzyjnie wyważonego napędu końcowego 22H-60-13112 przywraca pełne uszczelnienie objętościowe, eliminuje szarpanie gąsienic i przywraca ciągłą siłę pociągową 8312 N·m podczas podjazdów.
3. Często zadawane pytania (techniczne i handlowe)
Dla właścicieli i operatorów maszyn (wgląd z perspektywy klienta)
P: Czy ten kompletny napęd końcowy będzie pasował bezpośrednio do mojej Komatsu PC56-7 bez modyfikacji łańcuchów gąsienicowych lub węży? Odp.: Tak. Bezpośrednio pasuje do fabrycznych numerów części OEM 22H-60-13112 i 22H-60-13110. Kołnierz pilotujący mocowania podwozia, rozstaw otworów PCD koła napędowego i kołnierz głównego portu zasilania hydraulicznego idealnie pasują do istniejącego podwozia PC56-7.
P: Jaka jest obowiązkowa procedura smarowania przed uruchomieniem tego nowego napędu PHV-4B? Odp.: Przed napełnieniem obudowy silnika hydraulicznego świeżym płynem ISO VG 46 przez górny korek spustowy obudowy. Oddzielnie napełnij przekładnię planetarną smarem przekładniowym o ekstremalnych ciśnieniach SAE 80W-90 do poziomu poziomego korka kontroli poziomu oleju przed uruchomieniem silnika.
Dla dealerów sprzętu i warsztatów naprawczych (wgląd z perspektywy dostawcy)
P: Jak 22H-60-13110 odnosi się do 22H-60-13112 w magazynie? Odp.: 22H-60-13110 i 22H-60-13112 są bezpośrednimi zamiennikami inżynieryjnymi dla platformy Komatsu PC56-7, posiadającymi identyczną pojemność skokową PHV-4B 2131,6 cm³/obr, parametry momentu obrotowego 8312 N·m i geometrię mocowania mechanicznego 64 kg.
P: Jakie są dokładne parametry logistyki frachtu dla wysyłki eksportowej? Odp.: Skrzyniowy zespół ma masę netto 64,0 kg (masa brutto opakowania ok. 67,5 kg) i wymiary 38 × 38 × 43 cm (0,062 CBM). Każdy napęd jest zapakowany w folię polietylenową z inhibitorem korozji parowej (VCI) i bezpiecznie przykręcony wewnątrz drewnianej skrzyni eksportowej, fumigowanej zgodnie z normą ISPM-15.
