Silnik przekładni ostatecznej Doosan Daewoo DH55 DH60 DH60-7 DX60W 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC
GM07 Silnik hydrauliczny napędu końcowego
,Silnik hydrauliczny napędu końcowego TM07
,Napęd końcowy TM07

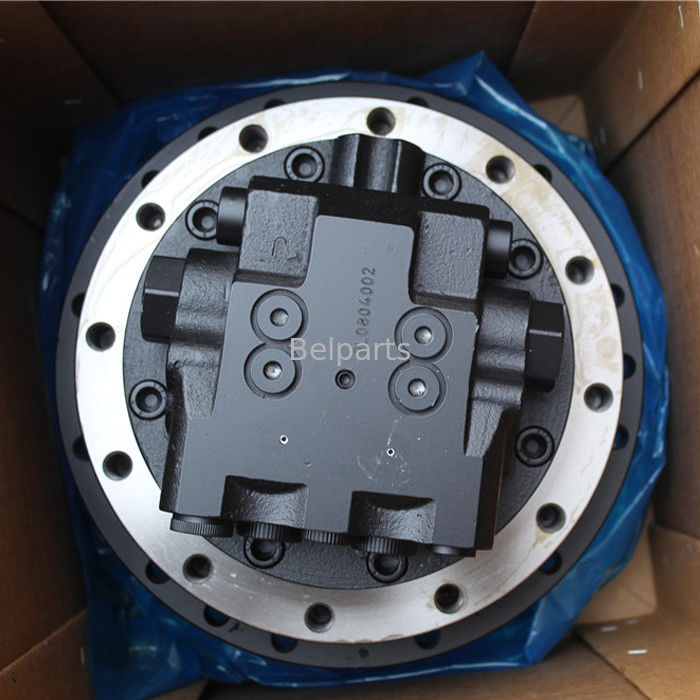

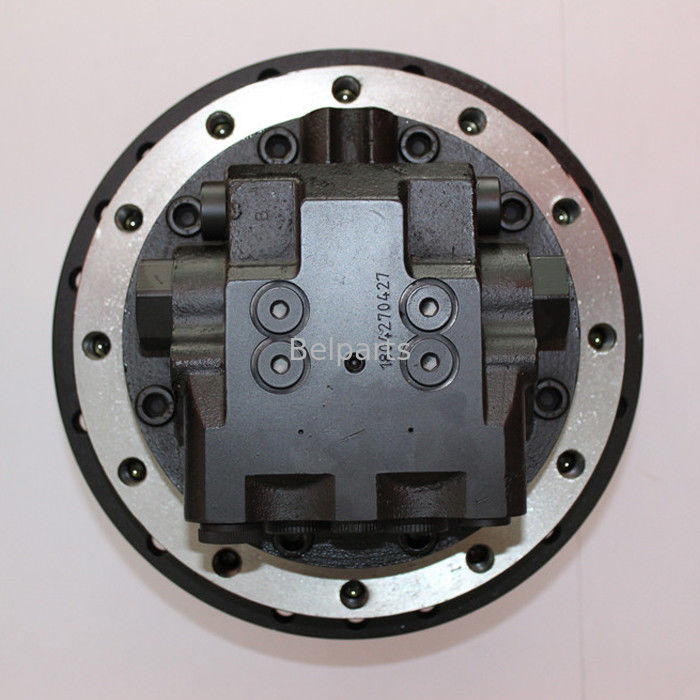

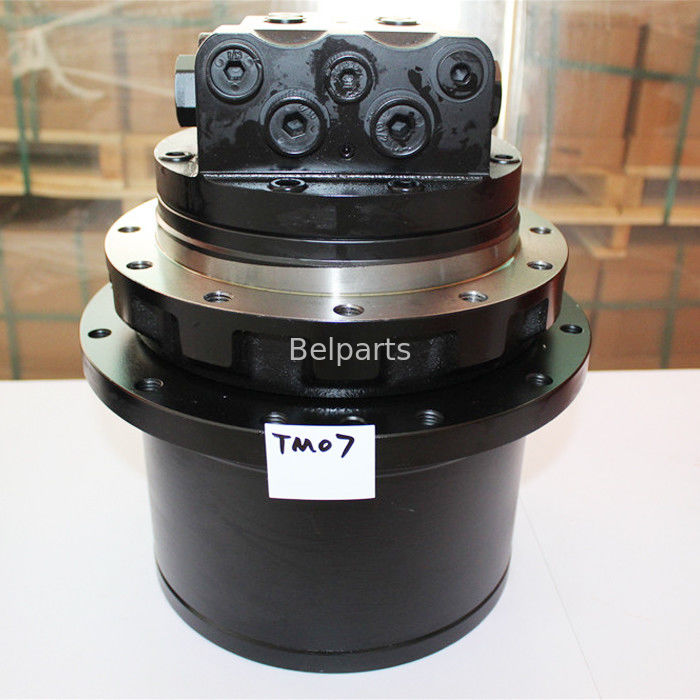

Silnik jazdy Doosan Daewoo DH55 DH60 DH60-7 DX60W | TM07VC (2401-9301C, 401-00473)
Dwubiegowy hydrauliczny reduktor gąsienicowy o wysokim momencie obrotowym 8 340 N·m z dwoma kołnierzami M14 z 12 otworami.Fabrycznie nowy, wytrzymały silnik jazdy hydraulicznej serii TM07VC z przekładnią planetarną, przeznaczony do koparek gąsienicowych i kołowych Doosan / Daewoo o masie 5,5–6,5 tony. W pełni wymienne z oryginalnymi częściami OEM Doosan2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245 i 170403-00100B.
1. Specyfikacje techniczne pracy
(Autoryzacja zweryfikowana za pomocą katalogów inżynieryjnych Doosan Mottrol i instrukcji części Doosan Infracore)
| Parametr inżynieryjny | Zweryfikowana metryka techniczna |
|---|---|
| Numery części OEM Doosan | 2401-9301C, 401-00473, 401-00524, K1039056, 170403-00098, 170403-00003C, 170403-00003E, 2401-9245, 170403-00100B |
| Platforma silnika hydraulicznego | TM07VC (Silnik osiowy o zmiennej pojemności skokowej ze zintegrowaną dwustopniową przekładnią planetarną) |
| Kompatybilne modele Doosan / Daewoo | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (seria 6-tonowa) |
| Klasa wagowa koparki | Koparki mini / midi o masie 5,5–6,5 tony |
| Pojemność skokowa silnika (min / maks.) | 34,0 / 55,8 cm³/obr. (automatyczne przełączanie dwubiegowe) |
| Przekładnia planetarna | 53,71:1 |
| Maksymalny moment obrotowy trakcyjny | 8 340 N·m |
| Maksymalne ciśnienie odciążenia układu | 34,3 MPa (343 bar / 4 975 PSI) |
| Klasa jakości i gwarancja | 100% fabrycznie nowy standard |
2. Zweryfikowane dopasowanie fizyczne i wymiary montażowe
(Tabela bezpośredniego dopasowania fizycznego zgodna z rysunkiem technicznym OEM TM07VC)
| Lokalizator rysunku | Krytyczny parametr dopasowania | Wymiar fizyczny / Specyfikacja |
|---|---|---|
| A | Średnica okręgu śrub koła napędowego (PCD) | Ø345 mm |
| B | Średnica piasty koła napędowego (pilot) | Ø268 mm (Kołnierz centrujący koła napędowego) |
| C | Średnica trzpienia piasty koła napędowego | Ø306 mm |
| D | Średnica okręgu śrub ramy (PCD) | Ø124 mm |
| E | Średnica piasty ramy (pilot) | Ø68 mm |
| F | Średnica trzpienia ramy | Ø244 mm |
| G / H / J | Poziomy wyrównania podwozia | G: 210 mm | H: 250 mm | J: 282 mm |
| K | Gwint śrub kołnierza koła napędowego | 12 × M14 × P2.0 |
| L | Gwint śrub ramy gąsienicy | 12 × M14 × P2.0 |
| M | Główne króćce robocze hydrauliki (A/B) | PF 1/2" (Wlot/wylot wysokociśnieniowy) |
| N | Króciec spustu obudowy (T) | PF 3/8" (Spust obudowy niskociśnieniowy) |
| P | Króciec przełączania dwubiegowego (Pi) | PF 1/4" (Wybór prędkości jazdy) |
3. Rozwiązywanie problemów z odchyleniem toru jazdy i zatarciem przekładni planetarnej w Doosan DH55 / DH60
Problem z poślizgiem gąsienicy pod obciążeniem, ściąganiem w jedną stronę lub nadmiernym nagrzewaniem się wokół piasty planetarnej?W koparkach Doosan DH i DX o masie 5,5–6,5 tony, ciągłe wykopy i niwelacja na zboczach poddają 53,71:1 przekładnię planetarną ekstremalnym obciążeniom udarowym. W trakcie długich cykli roboczych zużycie mechanicznego uszczelnienia czołowego (uszczelnienie duo-cone) prowadzi do wycieku oleju smarującego przekładnię i dostawania się ściernych zanieczyszczeń, co skutkuje łuszczeniem się kół zębatych i zapadaniem się łożysk igiełkowych. Jednocześnie zarysowania na płycie wychyłowej silnika i płycie rozrządu powodują wewnętrzne obejście bezpośrednio do linii spustowej (PF 3/8"), co skutkuje odchyleniem toru jazdy i słabym ciągiem pod górę. Montaż naszego fabrycznie nowego zespołu TM07VC (2401-9301C) przywraca maksymalny moment obrotowy 8 340 N·m, precyzyjne przełączanie dwubiegowe i 100% wydajność hydrauliczną.
4. Często zadawane pytania (techniczne i handlowe)
Dla właścicieli maszyn i mechaników flotowych (wgląd C-End)
P: Jak mogę zweryfikować, czy ten zespół TM07VC pasuje do mojej koparki Doosan DH60-7? O: Zmierz wzór otworów montażowych i średnice piast: ten napęd posiada Ø345 mm PCD śrub koła napędowego z 12 śrubami M14, pilot koła napędowego Ø268 mm, trzpień ramy Ø244 mm i 12 śrub M14 od strony ramy. Jeśli liczba otworów na śruby wynosi 12 po obu stronach, pasuje bezpośrednio bez modyfikacji maszyny.
P: Czy ten silnik jazdy jest fabrycznie napełniony olejem do przekładni planetarnej? O: Nie. Zespoły jezdne są wysyłane tylko z wewnętrznym płynem testowym zapobiegającym rdzewieniu. Przed uruchomieniem maszyny napełnij obudowę przekładni planetarnej około 1,2–1,5 litra ciężkiego oleju przekładniowego SAE 80W-90 lub 85W-140 GL-5, aż olej osiągnie poziom wtyczki poziomu poziomego.
Dla dealerów sprzętu i warsztatów naprawczych (wgląd B-End)
P: Jaka jest zamienność między numerami części Doosan 2401-9301C, 401-00473 i 170403-00098? O: Te numery części reprezentują oficjalne zamienniki fabryczne Doosan/Daewoo dla tej samej TM07VC platformy redukcji hydraulicznej (przekładnia 53,71:1, moment obrotowy 8 340 N·m, główne króćce PF 1/2"). Są one w 100% fizycznie i hydraulicznie wymienne, co pozwala dystrybutorom na konsolidację zapasów części dla maszyn Doosan DH55, DH60-7 i DX60W za pomocą jednego SKU.
P: Jaki standard opakowania eksportowego jest stosowany do transportu międzynarodowego? O: Każdy napęd TM07VC jest pokryty powłoką antykorozyjną, wyposażony w wytrzymałe nakrętki na króćce, zapakowany w odporną na wilgoć torbę polietylenową VCI i zabezpieczony w wzmocnionej, fumigowanej skrzyni eksportowej ISPM-15 z drewna, przeznaczonej do transportu kontenerowego i lotniczego na całym świecie.
