MAG-33VP-650 B0240-33069 B0240-33081 KYB OEM Napęd końcowy do minikoparki Yanmar VIO40 VIO45 VIO45-5 VIO50-2 VIO50-3 VIO55 VIO55-2 VIO55-3 172486-73310 172460-73300
Wykopalnia końcowa TM06F
,Motor podróży Assy MAG33VP-550F-10
,Zmniejszacz grabiarki

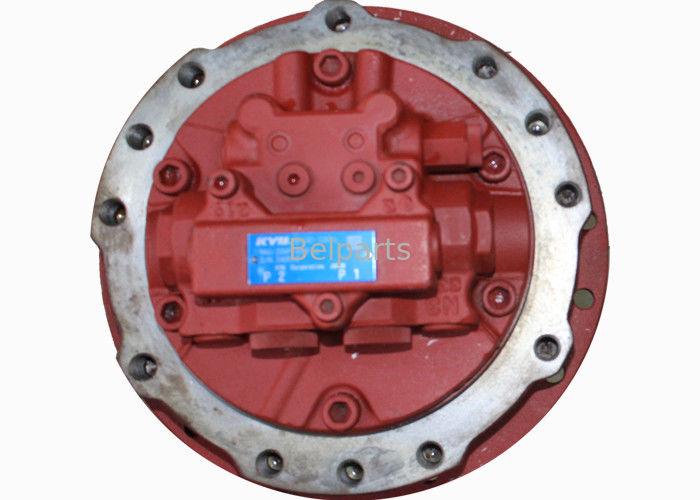

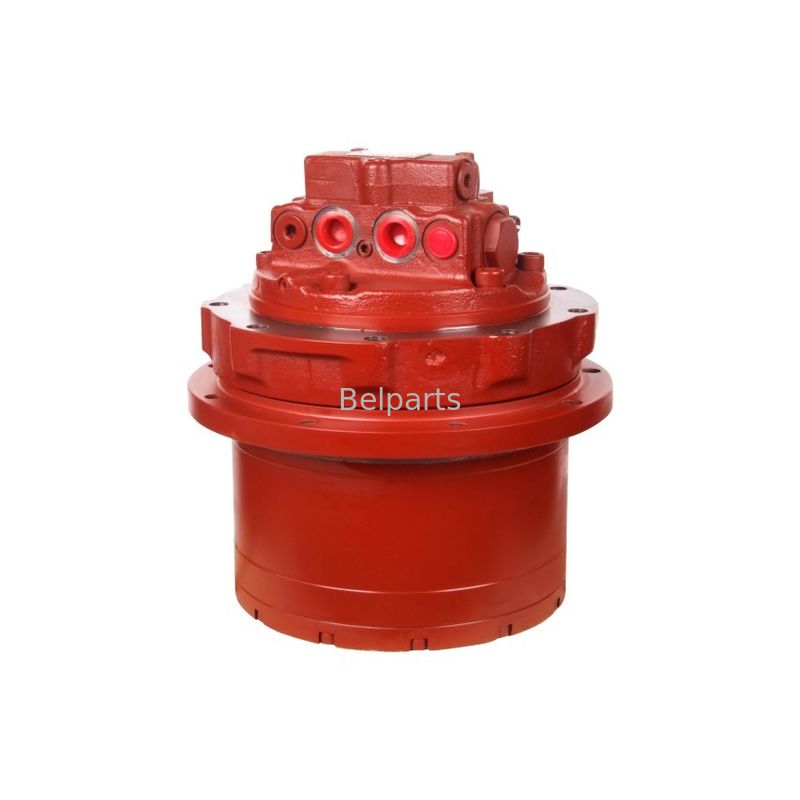

Yanmar VIO40 VIO45 VIO50 VIO55 Przekładnia Końcowa Silnik Jazdy | MAG-33VP-650 (172486-73310)
Wytrzymała hydrauliczna przekładnia gąsienicowa o mocy 4-5,5 tony z bezpośrednim dopasowaniem, wzór z 9 otworami.Hydrauliczny zespół przekładni końcowej jazdy KYB MAG-33VP-650 klasy OEM, zaprojektowany dla koparek Yanmar ViO serii zero-promieniowych. W pełni wymienna z oryginalnymi numerami części Yanmar172486-73310 a172460-73300, a także z kodami inżynieryjnymi KYBB0240-33069 aB0240-33081.
1. Techniczne Parametry Eksploatacyjne
(Autoryzacja zweryfikowana za pomocą podręczników części Yanmar ViO EPC i technicznych standardów hydraulicznych KYB)
| Parametr Techniczny | Zweryfikowana Miara Inżynieryjna |
|---|---|
| Numery Części OEM Yanmar | 172486-73310, 172460-73300 |
| Kody Stemplowania Producenta KYB | MAG-33VP-650, B0240-33069, B0240-33081 |
| Kompatybilne Modele Yanmar | ViO40, ViO45, ViO45-5, ViO50-2, ViO50-3, ViO55, ViO55-2, ViO55-3 |
| Pojemność Silnika (Wysoka / Niska) | 22,0 / 33,0 ml/obr (Automatyczne dwubiegowe przełączanie) |
| Standardowe Ciśnienie Robocze | 24,5 – 27,5 MPa (245 – 275 bar / 3553 – 3988 PSI) |
| Maksymalny Moment Obrotowy Przekładni Planetarnej | 6500 N·m |
| Przełożenie Przekładni | 48,5:1 (Dwustopniowa Redukcja Planetarna) |
| Masa Własna Zespołu | 44,0 kg |
| Klasa Jakości i Gwarancja | Fabrycznie Nowy Standard OEM |
2. Precyzyjne Wymiary Dopasowania Podwozia
(Krytyczna weryfikacja montażu dla podwozi gąsienicowych Yanmar 4-5,5T)
| Krytyczny Punkt Dopasowania | Specyfikacja Fizyczna |
|---|---|
| Pilot Lokalizujący Podwozie / Ramę (ØA) | Ø200 mm (Wpuszczany Pilot Wyrównujący) |
| Otwory Montażowe Ramy | 9 * φ12 mm (Równomiernie Rozłożone na PCD Ramy) |
| Średnica Gniazda Koła Napędowego (ØB) | Ø230 mm (Kołnierz Centrujący Koła Napędowego) |
| Otwory Montażowe Koła Napędowego | 9 * φ12 mm (Równomiernie Rozłożone na PCD Koła Napędowego) |
| Całkowita Wysokość Zespołu (H) | 323 mm (Kompaktowe Dopasowanie Niskoprofilowe) |
| Konfiguracja Portów Hydraulicznych | Główny Przepływ A/B (G 1/2"), Odpływ Obudowy T (G 1/4"), Port Pilotowy 2-biegowy |
3. Rozwiązywanie Problemów z Odchyleniem Gąsienicy Yanmar ViO i Zatrzymaniem Pełzania pod Dużym Obciążeniem
Masz problemy z powolnym poruszaniem się podczas ciężkiego spychania, awarią przełączania na wysoki bieg, czy wyciekiem oleju do ramy gąsienicy? W koparkach Yanmar ViO o mocy 4-5,5 tony, ciągłe obracanie bez promienia skrętu i ciężkie operacje spychania generują wysokie obciążenia promieniowe na grupę redukcji planetarnej. Po wielu godzinach pracy, degradacja uszczelnień mechanicznych z podwójnym stożkiem powoduje utratę oleju przekładniowego i dostawanie się błota, co prowadzi do erozji łożysk igiełkowych kół zębatych planetarnych. Jednocześnie, zużycie płyty pochyłej w bloku silnika MAG-33VP powoduje obejście płynu pod wysokim ciśnieniem, co skutkuje dryfem gąsienicy po jednej stronie i utratą mocy podjazdu. Wymiana zużytej przekładni na nasz nowy zespół OEMMAG-33VP-650 (172486-73310) natychmiast przywraca siłę pociągową 6500 N·m, precyzyjne przełączanie 2-biegowe i szczelność hydrauliczną.
4. Często Zadawane Pytania (Techniczne i Handlowe)
Dla Właścicieli Maszyn i Mechaników Flotowych (Wnioski Końcowe C)
P: Jak sprawdzić, czy ta przekładnia pasuje do mojej maszyny między wzorem 9-otworowym a 12-otworowym? O: Przed złożeniem zamówienia zmierz ramę podwozia i koło napędowe: ten zespółMAG-33VP-650 posiadagniazdo ramy Ø200 mm z 9 otworami φ12 mm orazgniazdo koła napędowego Ø230 mm z 9 otworami φ12 mm. Jeśli Twoja maszyna używa kołnierza koła napędowego z 12 otworami lub stopnia ramy 180 mm, skontaktuj się z nami, podając numer seryjny, aby uzyskać dopasowaną alternatywę.
P: Czy ta przekładnia końcowa jest dostarczana fabrycznie napełniona olejem przekładni planetarnej? O: Nie. Jednostki są wysyłane z wewnętrznym olejem testowym antykorozyjnym. Przed pierwszym uruchomieniem silnika napełnij przekładnię planetarną około 0,8-1,0 L oleju przekładniowego EP SAE 80W-90 lub 85W-140 GL-5, aż poziom oleju osiągnie otwór poziomu umieszczony poziomo.
Dla Dealerów Sprzętu i Zakładów Naprawczych (Wnioski Końcowe B)
P: Jak ten zespół wymienia się między numerami części172486-73310 a172460-73300? O: 172460-73300 to wczesne oznaczenie fabryczne Yanmar, a 172486-73310 to zaktualizowany numer zamienny OEM. Oba mają dokładnie tę samą pojemność silnika hydraulicznego KYB MAG-33VP-650, przełożenie redukcji 48,5:1 i podwójny wzór montażowy 9 otworów 200/230 mm, co pozwala na konsolidację zapasów dla maszyn Yanmar ViO40 do ViO55-3.
P: Jaki standard opakowania eksportowego jest stosowany do transportu międzynarodowego? O: Każda przekładnia końcowa o wadze 44 kg jest zapakowana w worek VCI antykorozyjny, zabezpieczona w niestandardowej, wzmocnionej drewnianej skrzyni z wewnętrznymi wspornikami amortyzującymi, i oznakowana wagą brutto, numerami części oraz wskaźnikami obsługi do dostawy kontenerem morskim lub ekspresową pocztą lotniczą.
