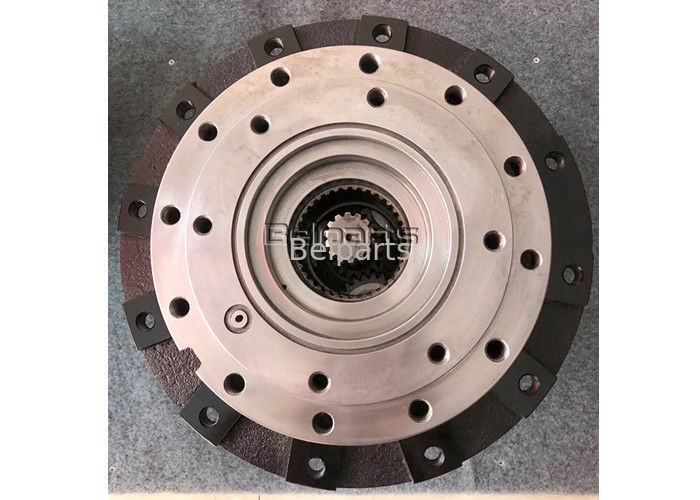

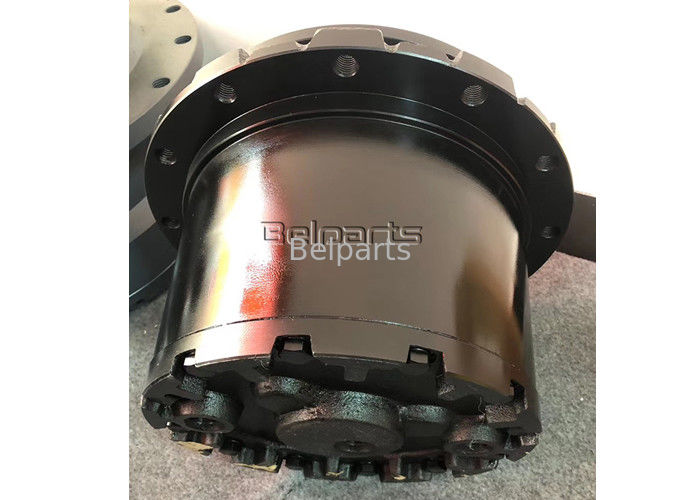

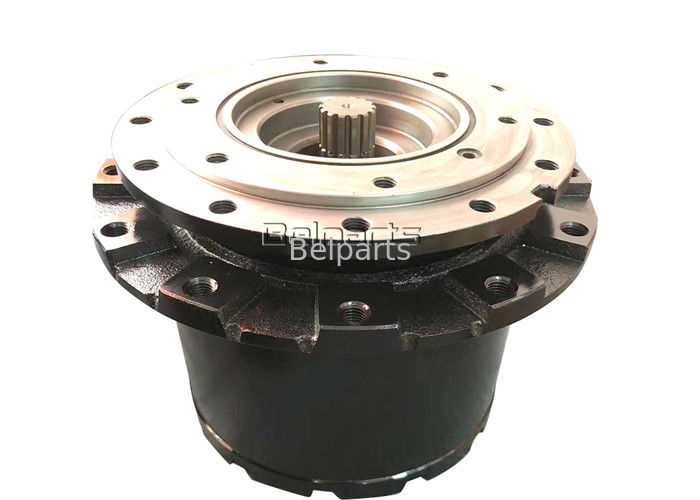

Przekładnia zębata redukcyjna do koparki HItachi EX60 EX60G EX60SR EX60UR EX60-1 Reduktor gąsienicowy
Hydrauliczna skrzynia biegów EX60-1
,9069295 Hydrauliczna skrzynia biegów
,9069295 Redukcja podróży
/Hitachi EX60 EX60-1 EX60G EX60SR EX60UR /Szybki bieg /9069509 9123069
Ciężkozasilny przekładnia redukcyjna do podróży planetarnej klasy Excavator 5,5 ‰ 7,0 ton (tylko redukcja, bez silnika hydraulicznego).Precyzyjnie obrobiony nowy zestaw skrzyni biegów planetarnych, zaprojektowany specjalnie dla hydraulicznych grabarek z serii Hitachi EX.Bezpośrednia wymiana mechaniczna zespołów urządzeń podróżnych i przekładni redukcyjnych Hitachi OEM9069509a także9123069(Wstępne skrzydło obrotowe:2023132/ Sun Gear Ref:3027146/ Planetary Gear Ref:3027148&3027149), zapewniająca silną siłę ciągnącą przyciągającą dla maszyn klasy 6 ton.
1Specyfikacje techniczne eksploatacyjne
(Instytucja zweryfikowana za pomocą katalogów części EPC serii Hitachi EX i norm przesyłowych 6-tonowych przekładni)
| Parametry techniczne | Zweryfikowany wskaźnik techniczny |
|---|---|
| Numery części Hitachi Reduction OEM | 9069509,9123069(Grupa podzespołu ds. ograniczenia liczby urządzeń podróżnych) |
| Numery części kluczowych komponentów wewnętrznych | Sprzęt obrotowy:2023132" Sun Gear ".3027146" Planet Gears:3027148/3027149, Nosiciele:2023175/1010450 |
| Konfiguracja jednostki | Tylko zmniejszenie(Płyn biegów mechanicznych planetarnych, bez silnika hydraulicznego) |
| Kompatybilne modele maszyn | Hitachi EX60, Hitachi EX60-1, Hitachi EX60G, Hitachi EX60SR, Hitachi EX60UR, Hitachi EX75UR |
| Klasy wagi koparki | 5.5 ¢ 7,5 tony serii koparek kompaktowych / Midi Crawler |
| Wielkość pakietu eksportowego | 44 × 44 × 50 cm |
| Architektura redukcyjna | Dwuetapowy system redukcji ciężkich biegów planetarnych z mechanicznymi uszczelnieniami twarzy z dwoma stożkami |
| Stan i standard jakości | 100% nowy, wysokiej jakości standard. |
| Ochrona gwarancyjna | 12 miesięcy gwarancji |
2Interfejs montażu i montażu podwozia
(bezpośrednia weryfikacja montażu fizycznego zgodnego ze standardami inżynieryjnymi Hitachi EX60 / EX60SR)
| Interfejs montażu | Specyfikacja i szczegóły strukturalne | Funkcja i stanowisko |
|---|---|---|
| Interfejs ramy bocznej podwozia | Standardowy wzór ścieżek ścieżek ciężkich | Koło podwozia ramy bocznej |
| Interfejs sproketu napędowego (pozycja # 07) | Wyposażony w napęd1010447 |
Wyrzutnicze napędowe, przyczepkowe, przyczepkowe |
| Interfejs adaptera silnika hydraulicznego | Precyzyjnie obrobiony wzór brzytki dla silnika podróżnego EX60 | Flanca śruby silnika przemieszczania tłoków osiowych |
| Związki (pozycja #08 / #30 / #48 / #60) | Struktura ciężkich śrub sześciokątnych (J931635,J931640,J011230,J931650) |
Włókna, bębny i śruby do zaciskania nośników |
| System uszczelniający mechaniczny (pozycja nr 05) | Grupa płynących uszczelniń mechanicznych o dwóch stożkach (4092403) |
Całkowite usunięcie osadu, błota i wody ze ścieracza |
| Porty oleju smarowego (pozycja #33 / #47) | Standardowe wtyczki rurowe z nitkami (4245797,94-2010 rok,94-2013 r.) |
Porty inspekcji wypełnienia, poziomości i odpływu (~1,2 ∼1,8 l oleju zębatego) |
3Eksplozja widoku i uszkodzenie wewnętrznych komponentów
(pełna lista materiałów do skrzyni biegów Hitachi EX60 / EX60SR / EX60UR9069509/9123069)
| Pos # | Numer części | Nazwa części i opis techniczny | Kty |
|---|---|---|---|
| 02 | 4092443 |
SPACER(Przepęd pomiędzy pierścieniem) | 1 |
| 03 | 997726 |
Wyroby i wyroby(Pierścień przytrzymujący wał główny) | 1 |
| 04 | 4148014 |
BRG.; ROL(Główna produkcja łożyska rolkowe o ciężkim spindle) | 2 |
| 05 | 4092403 |
SEAL; GROUP(Mechaniczna Duo-Cone Floating Face Seal Group) | 1 |
| 06 | 1011458 |
BUTON(Wymagania dotyczące hamulca / obudowy bębna) | 1 |
| 07 | 1010447 |
SPROCKET(Flanca odniesienia sprężyny napędowej) | 1 |
| 08 | J931635/J931640 |
BOLT(Bolt z mocującym elementem konstrukcyjnym) | 12 |
| 09 | A590916 |
WYPŁUKANIE; PRZYJSTOWIE(Struktura sprężynowa) | 12 |
| 11 | 2023132 |
ZAŁOŚNIK; Pierścień(wewnętrzne ciężkie pierścienie planetarne) | 1 |
| 12 | 3027147 |
NUT(Węgiel przytrzymujący klucz) | 1 |
| 13 | 4148012 |
Numer PIN; BK(Precyzyjne ustawienie Knock Pin) | 1 |
| 16 | 2023175 |
Przewoźnik(Fase 2 Planet Gear Carrier Body) | 1 |
| 17 | 3027146 |
ZAŁÓWKA; SŁONE(Etap 2 Środkowy Sun Pinion Gear) | 1 |
| 18 | 959499 |
Wyroby i wyroby(Etap 2 Pierścień przytrzymujący urządzenia słoneczne) | 1 |
| 19 | 3027148 |
ZAŁÓWKI; PLANETARYJNE(Etap 2 Ciężkie urządzenia planetarne) | 3 |
| 20 | 4177007 |
BRG.; NIGEL(Przełożenie planetarnej igły rurowej etapu 2) | 3 |
| 21 | 4192910 |
Płytka; nacisk(Płytka do mycia planetarnego napędu z twardym stadium 2) | 6 |
| 22 | 4178202 |
Numer PIN(Etapa 2 Planeta Szybki Pin) | 3 |
| 23 | 4169566/4173093 |
PIN; SPRING(Pierścionek sprężynowy wału etapu 2) | 3 |
| 25 | 1010450 |
Przewoźnik(Stap 1 Korpus nośnika sprzętu planetarnego) | 1 |
| 26 | 3027149 |
ZAŁÓWKI; PLANETARYJNE(Etap 1 Planet Gear) | 3 |
| 27 | 4148013 |
BRG.; NIGEL(Płaszczyzna 1 Planetary Needle Roller Bearing) | 3 |
| 28 | 4148016 |
Numer PIN(Step 1 Planet Shaft Pin) | 3 |
| 29 | 4144017 |
PIN; SPRING(Pierwsza faza wiązki wału) | 3 |
| 30 | J011230/M221212 |
BOLT; SEMS / BOLT(Bolt mocujący wewnętrzny uchwyt) | 12 |
| 31 | A590912 |
WYPŁUKANIE; PRZYJSTOWIE(Prześwietlacz sprężynowy z przymocowaniem) | 12 |
| 33 | 4245797/94-2013 r. |
Wtyczka(Płyn, poziom i odpływ węzła rur) | 3 |
| 34 | 4148080 |
Płytka; nacisk(Płytka z twardą płytką prądową w pierwszym etapie) | 6 |
| 35 | 2017872 |
Włócznik.(Wchodzący ośrodek przesyłowy słoneczny) | 1 |
| 36 | 4052444 |
SPACER(Pierścień rozkładu wału) | 1 |
| 37 | 3036156/3056156/3070671 |
Płytka(Płyty oddzielające stalowe hamulce postojowe) | 6 |
| 38 | 3036157/3070674 |
PISTON(Hydrauliczny tłok uruchamiający hamulce postojowe) | 1 |
| 39 | 3056158 |
PISTON(Hydrauliczny tłok uruchamiający hamulce postojowe) | 1 |
| 40 | 4052712 |
D-RING(Płytki hamulcowe wysokiego ciśnienia D-ring) | 1 |
| 41 | 4052713 |
D-RING(Z zewnętrznym pierścieniem D tłoka hamulca) | 1 |
| 42 | 3017067 |
WYPRZY; DISC(Belleville Brake Return Disc Spring) | 1 |
| 44 | 4154877 |
O-RING(O-krąg uszczelniający brzytę obudowy) | 1 |
| 45 | 957366 |
O-RING(Płytka uszczelniająca O-Ring) | 1 |
| 46 | 929231 |
Pierścień(wewnętrzny pierścień drutu oporowego) | 1 |
| 47 | 94-2010 rok |
Wtyczka(Wtykacz rurociągu wtórnego) | 1 |
| 48 | 4192042 |
BOLT; SOCKET(Śrubokręt głowicy gniazda) | 6 |
| 49 | A590014 |
WYPŁUKANIE; PRZYJSTOWIE(Płuka wiośnikowa z gniazdką) | 6 |
| 51 | M4932564 |
ŚRUTOWANIE; WYTRZUTOWANIE(Płytka napędowa) | 2 |
| 54 | 3053559/3071610 |
Płytka z nazwą(Platka identyfikacyjna) | 1 |
| 60 | J931650 |
BOLT(Bolt do zaciskania zewnętrznego płaszcza) | 24 |
| 61 | A590916 |
WYPŁUKANIE; PRZYJSTOWIE(Przeczyszczacz sprężynowy zewnętrzny) | 24 |
