Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Napęd końcowy 22N-60-51300 FU1BB25159640A Silnik jezdny minikoparki
Zespół silnika jezdnego koparki
,zespół silnika jezdnego E325cl
,zespół silnika jezdnego Pc50

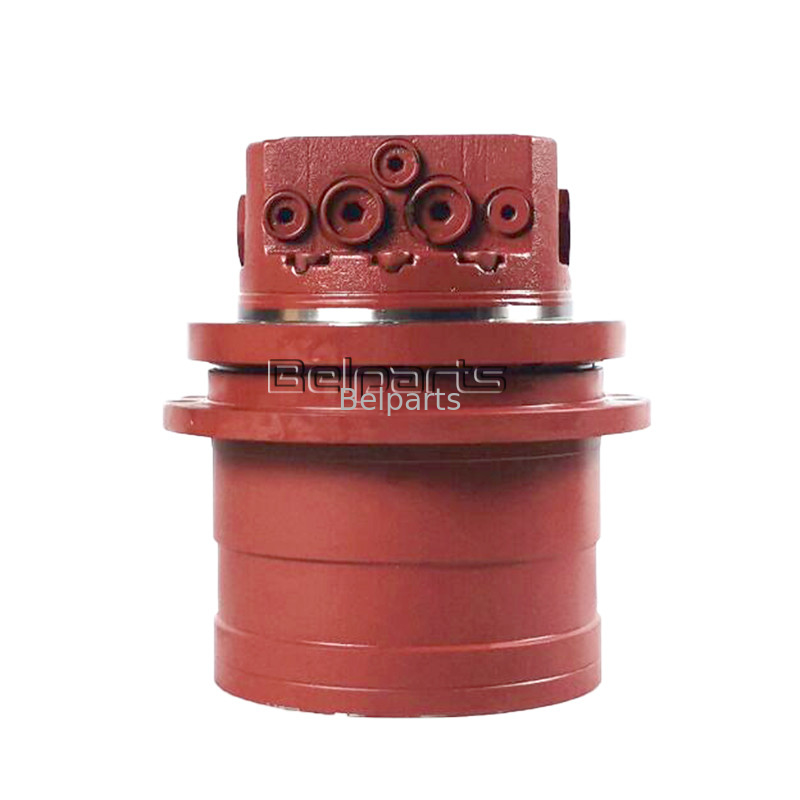

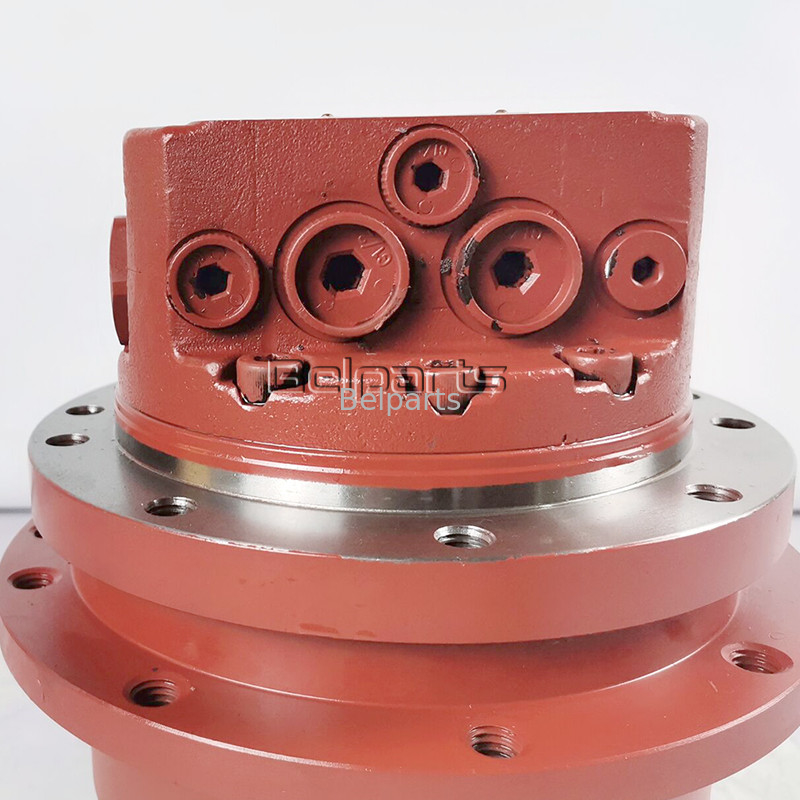

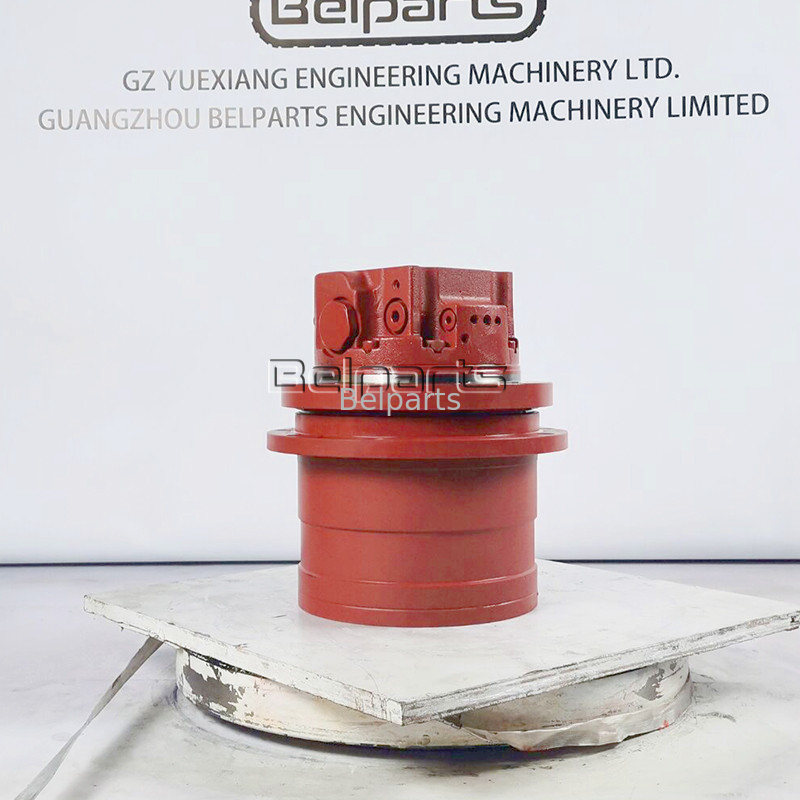

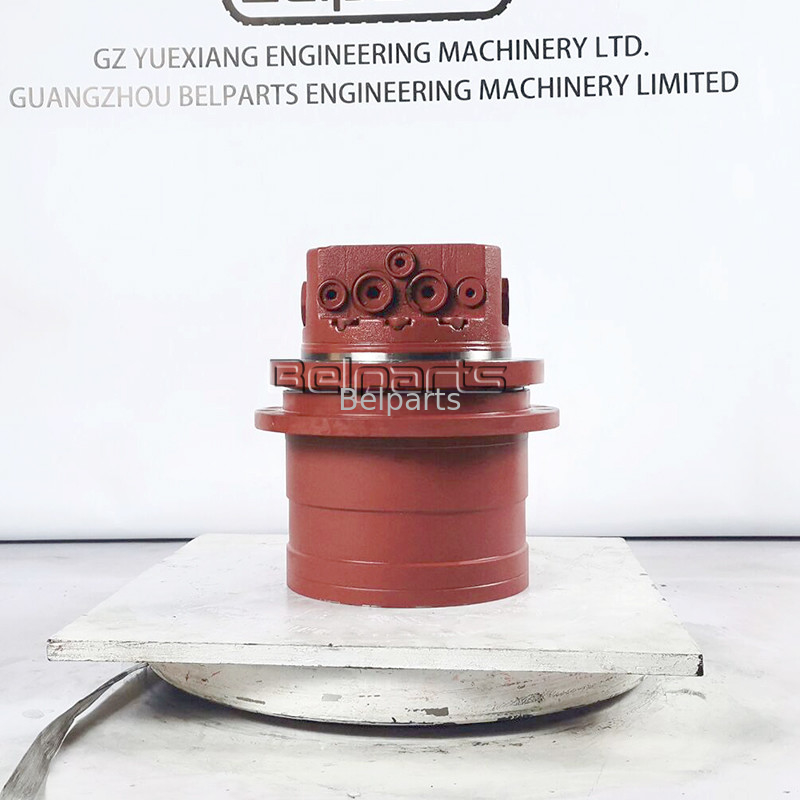

Ciężki moment obrotowy 6300 N·m i 12-bolt 230 mm Wyposażenie w pręty dla 5,0 ̇ 6,0 T Komatsu.Bezpośredni OEM wymiana dwustronny silnik hydrauliczny podróży komplet z 47.51 skrzynia biegów planetarnych, zaprojektowana specjalnie do 12-odrukowych koparek Komatsu PC45MR-5, PC50MR-5 i PC55MR-5.
(Władza zweryfikowana za pośrednictwem katalogów części Komatsu EPC i kompaktowych baz danych hydraulicznych)
| Parametry techniczne | Zweryfikowana wartość metryczna |
|---|---|
| Numery części Komatsu OEM | 22N-60-51300,FU1BB25159640A |
| Kompatybilne maszyny Komatsu | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| Podstawowa platforma napędu silnika | Serii tłoków ośnych o prędkości dwóch prędkości |
| Klasy wagi koparki | 5.0 6.0 Tony (moderna seria MR-5) |
| Przesunięcie (Hi / Lo) | 19 / 34 mL/ obrot |
| Prędkość obrotowa wyjściowa (Hi / Lo) | 3500 / 6300 N·m |
| Prędkość wyjściowa wału (Hi / Lo) | 55 / 30 obrotów na minutę |
| Ciśnienie robocze obwodu | 240,5 MPa |
| Narysowany natężenie przepływu wejściowego | 50 l/min |
| Wskaźnik redukcji planetarnej | 47.5 : 1 (Redukcja dużego momentu obrotowego) |
| Warunek / Gwarancja | 100% zupełnie nowy / 12 miesięcy |
(Przecizyste pomiary dla wzmocnionych ram kolejowych Komatsu MR-5 o 12 śrub)
| Interfejs mechaniczny | Parametry wymiarów | Rola urządzenia instalacyjnego |
|---|---|---|
| Środkowa średnica ramy podwozia | 180 mm | Rejestr lokalizacji wewnętrznej podwozia ciężkich pojazdów |
| Wzorzec ścieżkowy | 9 × φ14 mm | Wzmocnione koło śruby M14 do montażu ramy |
| Pilota centralizacyjnego sprężyny napędowej (ID) | 230 mm | Nowoczesny rejestr lokalizacji koła napędowego 230 mm |

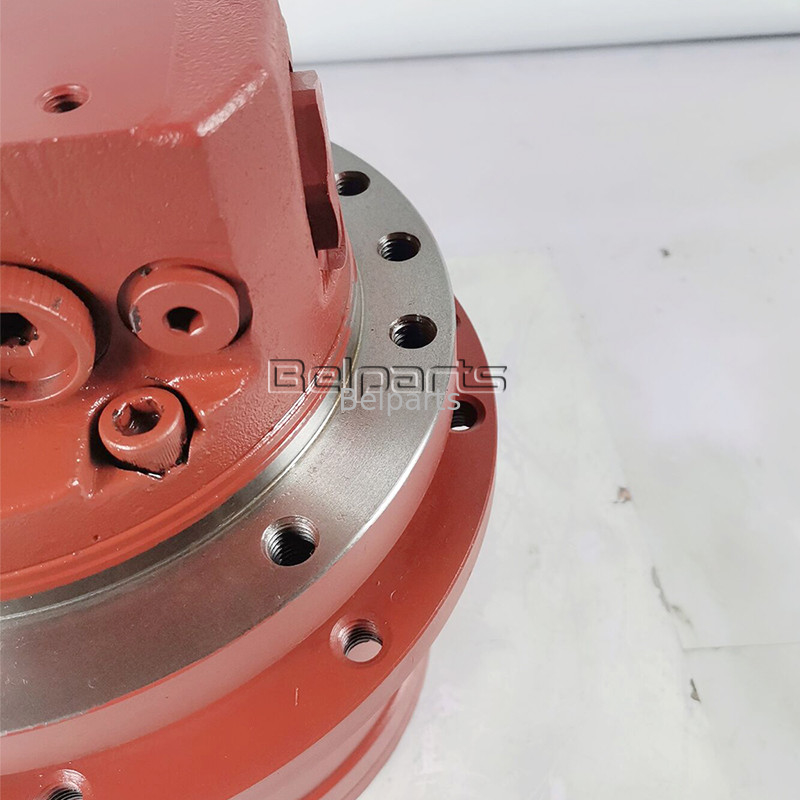

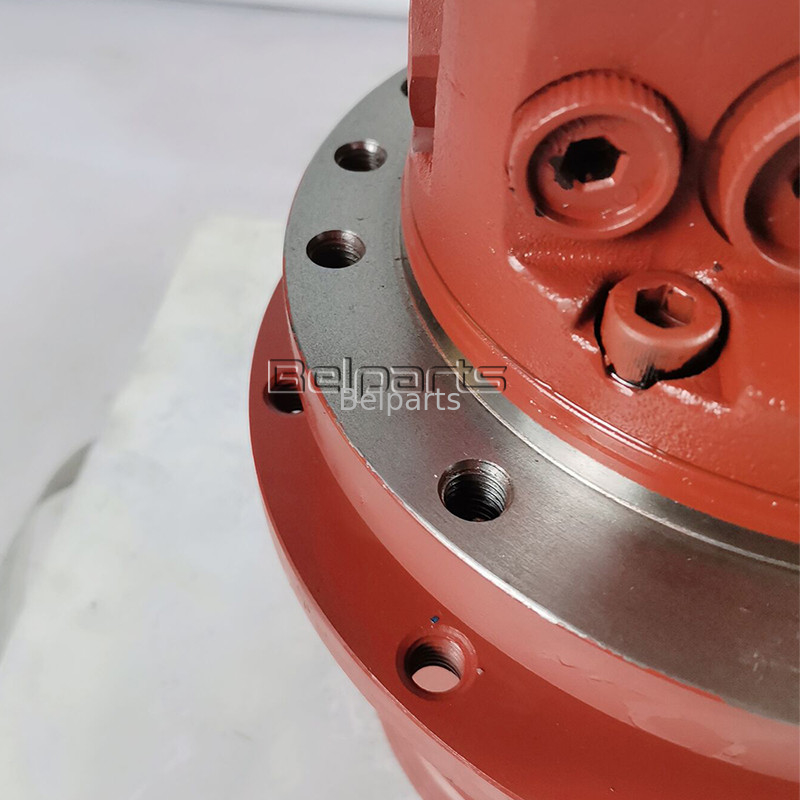

| Wzór śruby prętacza | 12 × φ14 mm | MR-5 dedykowany wzór M14 z 12 śrubami dla wysokiej odporności na cięcie |
Zmagając się z niezgodnością skrzyń biegów przy wymianie napędów, czy zauważając opóźnienie torów podczas tramwajowania pod obciążeniem?Nowoczesne koparki Komatsu Dash-5 (MR-5) zmodernizowały interfejs z napędem na 12-dołkowy okrąg śrub M14 (230 mm pilot), aby rozdzielić ciężki moment ciągły 6300 N · m.Instalacja starszych napędów 9-dołkowych (takich jak22M-60-32501Po dłuższym działaniu przy 24,5 MPa, wyciek ciśnienia wewnętrznego przez tłok sterujący 34 ml/min powoduje powolne przesuwanie dwóch biegów,uniemożliwiające silnikowi dostarczanie pełnej siły wybicia 6300 N·m przy niskich biegachInstalujemy nasze precyzyjne maszyny22N-60-51300Ostatni napęd gwarantuje 100% wyrównanie 12 śrub, solidne zabezpieczenie M14 i pełną hydrauliczną trakcję wspinaczkową.
P: Jak sprawdzić, czy mój Komatsu wymaga tego napędu 12-dołkowego zamiast starszej wersji 9-dołkowej?Odpowiedź: Licz otwory śruby montażowej na zębie napędowym. Jeśli maszyną jest model Dash-5 (PC45MR-5, PC50MR-5, PC55MR-5) wyposażony w 12 otworów śruby (φ14 mm) i wewnętrzny rejestr pilota 230 mm,To wymaga tego ciężkiego22N-60-51300(Starsze modele MR-3 zazwyczaj używają 9 otworów kołowych).
Pytanie: Jaki jest obowiązkowy protokół smarowania uruchomienia dla tego napędu zastępczego?Odp.: Przepełnić obudowę silnika hydraulicznego świeżym płynem ISO VG 46 poprzez górną wtyczkę odpływową.przed uruchomieniem silnika wypełnić skrzynkę biegów planetarnych smarem biegów pod wysokim ciśnieniem SAE 80W-90 do poziomej wtyczki kontrolnej poziomu oleju.
P: Jak?22N-60-51300odniesienie krzyżowe zFU1BB25159640Aw modelach Dash-5?A:22N-60-51300(Komatsu OEM) orazFU1BB25159640A(Fabrykacja wytwórcy) są identycznymi oznaczeniami fabrycznymi określonymi we wszystkich modelach PC45MR-5 do PC55MR-5, dzielących identyczne 12-odrukowe rejestry kołnierzy 230 mm i 47.51:1 współczynniki redukcji dla konsolidacji zapasów pojedynczych jednostek.
P: Jaki jest standard opakowań eksportowych dla przewozów zagranicznych?A: Każda jednostka napędowa jest wewnętrznie poddana obróbce płynem tranzytowym hamującym rdza, zamkniętym wewnątrz polibarycznego opakowania z silnikowym inhibitorem korozji pary (VCI),i zabezpieczone bezpiecznie wewnątrz certyfikowanej przez ISPM-15 spumikowanej drewnianej skrzynki eksportowej zbudowanej do obsługi kontenerów i ładunków lotniczych.
