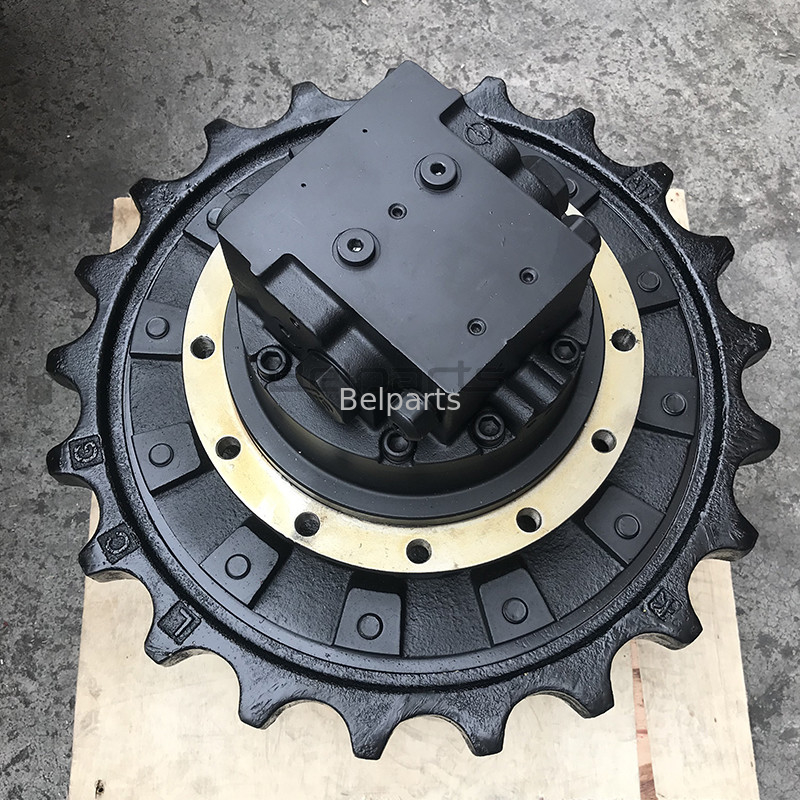

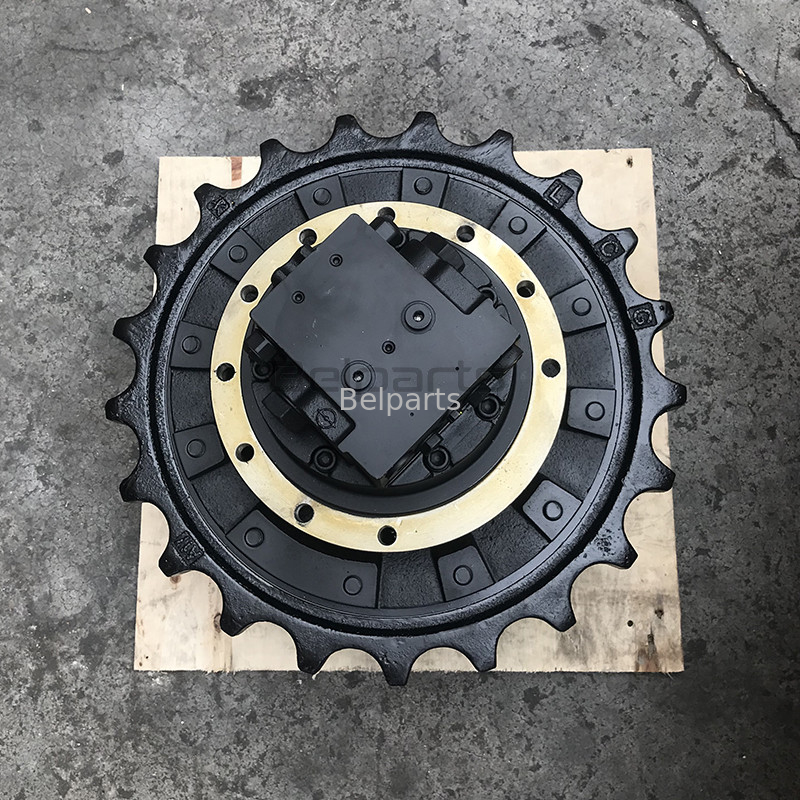

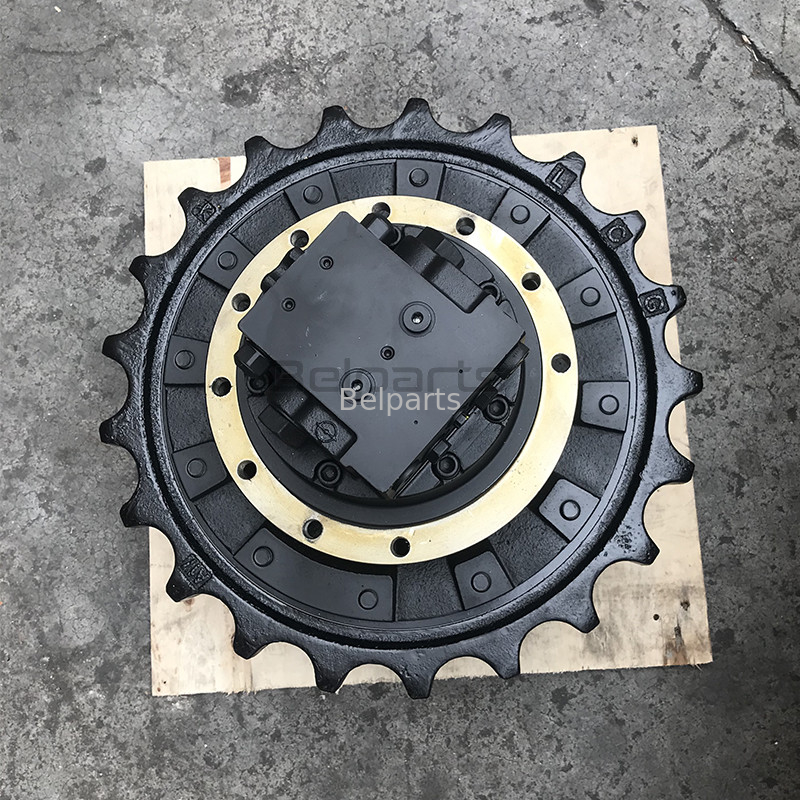

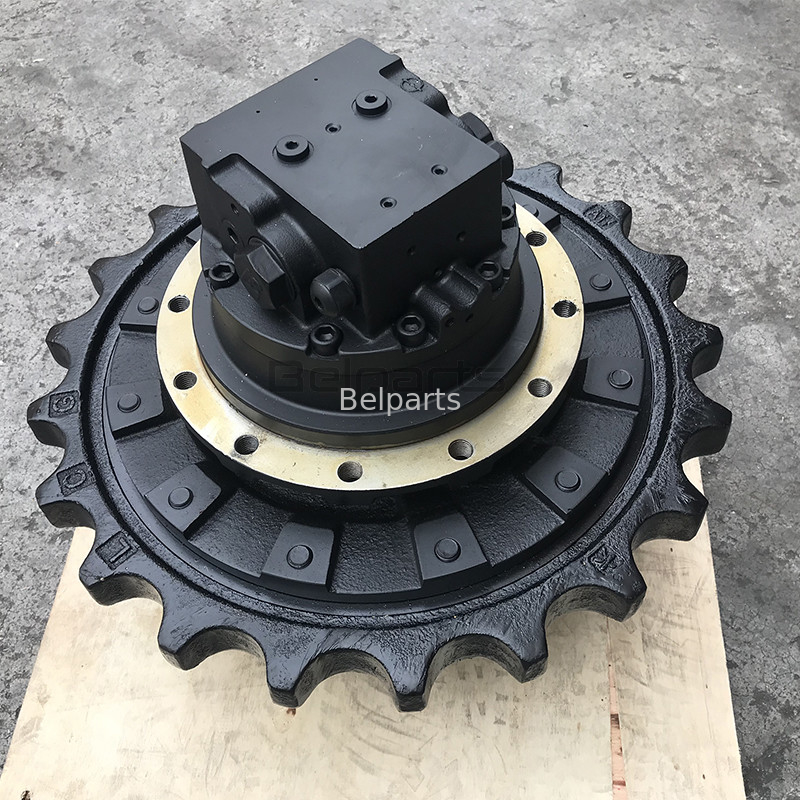

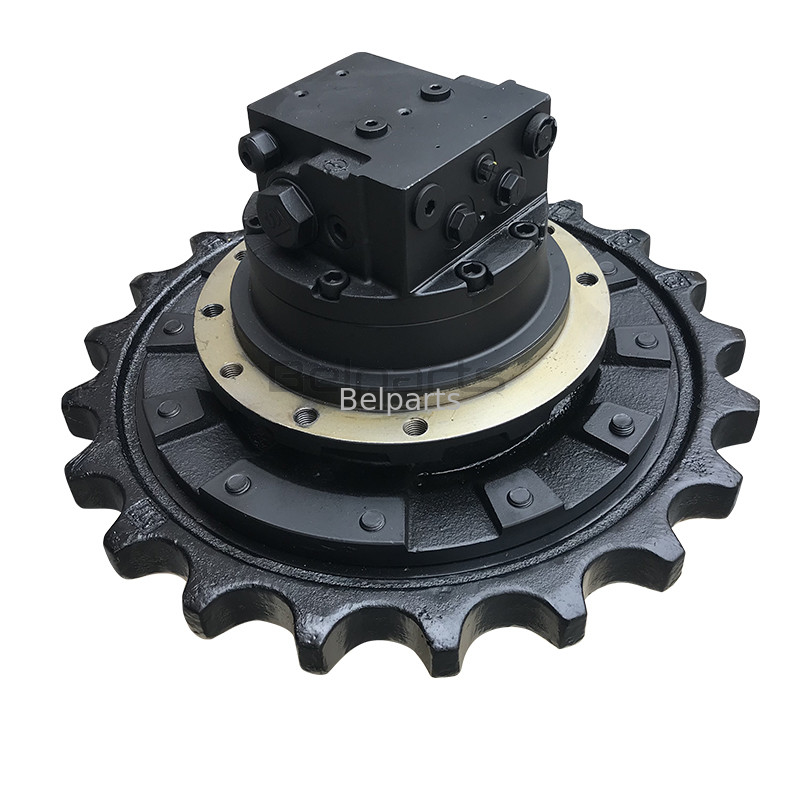

172900-66370 182900-33470 Końcowy napęd do koparki Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Silnik jazdy
Wytrzymałe koło napędowe 230 mm i głębokość kołnierza 75,5 mm dla koparek Yanmar o masie 5,0-6,0T.Zamienny hydrauliczny silnik jazdy Nabtesco GM06VL / TM06N o podwójnej pojemności (2-biegowy Snellgange) zgodny ze specyfikacją OEM, z zintegrowaną przekładnią planetarną, zaprojektowany specjalnie dla minikoparek Yanmar B6U VIO60-6B.
1. Techniczne parametry eksploatacyjne
(Autoryzacja zweryfikowana za pomocą katalogów części Yanmar EPC i baz danych inżynieryjnych GM06VL/TM06N)
| Parametr inżynieryjny | Zweryfikowana wartość metryczna |
|---|---|
| Numery części OEM Yanmar | 172900-66370, 182900-33470 (Alternatywa: 17290066370, 18290033470, 182900-3347) |
| Platforma rdzenia napędu silnika | Zamiennik Nabtesco GM06VL / Seria TM06N (2-biegowy tłokowy) |
| Kompatybilna maszyna Yanmar | Yanmar B6U VIO60-6B (Pasuje również do serii B6, B50-2) |
| Klasa wagowa koparki | Klasa 5,0 - 6,0 ton |
| Ciśnienie robocze hydrauliki | 21,0 - 24,5 MPa |
| Rozstaw śrub mocujących podwozie | 9 × M14 (śruby ramy φ14 mm) |
| Rozstaw śrub koła napędowego | 12 × M14 (śruby koła φ14 mm) |
| Masa netto jednostki | 61,0 kg (Wytrzymała konstrukcja odlewana) |
| Rozmiar opakowania skrzyniowego | 38 × 38 × 49 cm |
| Stan / Gwarancja | 100% Nowy / 12 Miesięcy |
2. Kompletny schemat podwozia i wymiary montażowe
(Bezpośrednie pomiary inżynieryjne z rysunku technicznego TM06N dla ram gąsienicowych Yanmar B6U)
| Wskaźnik wymiaru | Wartość metryczna | Rola i opis dopasowania |
|---|---|---|
| A (Głębokość kołnierza) | 75,5 mm | Głębokie osadzenie podwozia |
| ØB (Kołnierz ramy zewnętrzny) | 220 mm | Zewnętrzny pierścień ustalający podwozia |
| ØC (Kołnierz ramy wewnętrzny) | 180 mm | Wewnętrzny pierścień ustalający ramę gąsienicy |
| ØD (Kołnierz koła napędowego) | 230 mm | Wytrzymały sworzeń centrujący koła napędowego 230 mm |
| ØE (Rozstaw śrub koła) | 262 mm | Średnica okręgu podziałowego 12 śrub koła napędowego |
| ØF (Średnica zewnętrzna kołnierza) | 284 mm | Średnica głównego kołnierza mocującego |
| Rozstaw śrub ramy gąsienicy | 9 × M14 | Bezpośrednie przykręcenie do ramy podwozia OEM |
| Rozstaw śrub koła napędowego | 12 × M14 | Wzór 12 śrub M14 dla wysokiej odporności na ścinanie trakcyjne |
3. Rozwiązywanie problemów z ugięciem kołnierza i opóźnieniem zmiany biegów w Yanmar B6U VIO60-6B
Czy Twoja 6-tonowa Yanmar B6U pozostaje w tyle podczas ciężkiego pchania wykopu lub drży przy zmianie na wysoki bieg? Platforma zero-tail Yanmar B6U przenosi intensywny moment obrotowy przeciwny do obrotu przez swoje koło napędowe o średnicy 230 mm. Ciągłe ciężkie równanie przy 24,5 MPa poddaje głębokość kołnierza 75,5 mm (A) silnemu obciążeniu promieniowemu. Po wielu godzinach pracy luzy w łożyskach wewnętrznych powodują, że przekładnie redukcyjne GM06VL zazębiają się pod niewłaściwymi kątami. Jednocześnie zanieczyszczenie płynu w bloku zmiany biegów Snellgange uniemożliwia płynną zmianę położenia, pozostawiając gąsienicę zablokowaną na wysokim biegu i wysysając siłę pociągową na niskim biegu. Instalacja naszego precyzyjnie obrobionego napędu końcowego 172900-66370 przywraca 100% współosiowość 230 mm, eliminuje luzy w przekładniach i zapewnia niezawodne śledzenie dwubiegowe.
4. Często zadawane pytania (techniczne i handlowe)
Dla właścicieli i operatorów maszyn (wgląd C-End)
P: Czy ten napęd końcowy TM06N będzie pasował bezpośrednio do mojej Yanmar B6U bez modyfikacji koła napędowego? O: Tak. Pasuje bezpośrednio do fabrycznych numerów części OEM 172900-66370 i 182900-33470. Kołnierz ramy 180 mm (ØC), kołnierz koła napędowego 230 mm (ØD), rozstaw śrub koła 262 mm (ØE z 12 otworami M14) i głębokość stopnia 75,5 mm (A) idealnie pasują do Twojej istniejącej ramy gąsienicowej B6U.
P: Jaka jest obowiązkowa procedura smarowania rozruchowego przed uruchomieniem tego zamiennego napędu? O: Wypełnij obudowę silnika hydraulicznego świeżym płynem ISO VG 46 przez górny korek spustowy obudowy. Oddzielnie napełnij przekładnię planetarną smarem przekładniowym o ekstremalnym ciśnieniu SAE 80W-90 do poziomu poziomego korka kontrolnego oleju przed uruchomieniem silnika.
Dla dealerów sprzętu i warsztatów naprawczych (wgląd B-End)
P: Jak 172900-66370 odnosi się do 182900-33470 i Nabtesco GM06VL? O: 172900-66370 i 182900-33470 to bezpośrednie, fabrycznie wymienne numery części zespołów w seriach Yanmar B6U i B6. Ta jednostka TM06N służy jako wytrzymały zamiennik oryginalnej platformy Nabtesco GM06VL, umożliwiając konsolidację zapasów pod jednym SKU.
P: Jakie są dokładne specyfikacje logistyki frachtowej dla wysyłki eksportowej? O: Skrzyniowy zespół ma masę netto 61,0 kg (masa brutto opakowania ok. 64,0 kg) i wymiary 38 × 38 × 49 cm (0,071 CBM). Każdy napęd jest zapakowany w folię polietylenową z inhibitorem korozji parowej (VCI) i bezpiecznie przykręcony wewnątrz drewnianej skrzyni eksportowej z certyfikatem ISPM-15 po fumigacji.
