Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Belparts
Orzecznictwo:
CE
Numer modelu:
PC200LC-7L PC200-7L
| Przedmiot | Szczegółowa specyfikacja |
|---|---|

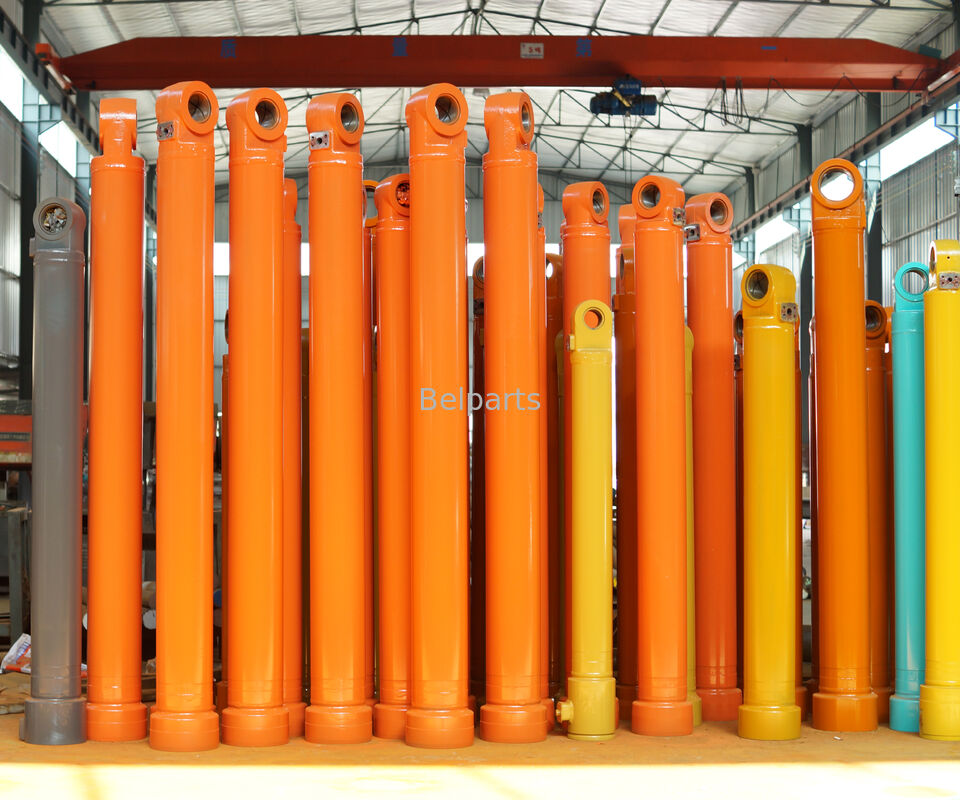

| Pełna nazwa produktu | Kompletny zespół siłownika hydraulicznego ramienia łyżki (ramię). |
| Obowiązujące maszyny | Komatsu PC200-7L Standard Track, PC200LC-7L Long Track Średnia Koparka |
| Numer referencyjny OEM | 707-01-0A310 |
| Klasa produktu | Zespół hydrauliczny o wzmocnionej konstrukcji, dostępny na rynku wtórnym |
| Gwarancja jakości | 12-miesięczna pełna gwarancja obejmująca wszystkie wady fabryczne |
| Minimalna ilość zamówienia | 1 jednostka, wystarczające zapasy na miejscu do szybkiej wysyłki |
| Standard kontroli jakości | Pełna, identyfikowalna produkcja zgodnie z normą ISO9001; 100% test szczelności pod wysokim ciśnieniem i test zmęczenia posuwisto-zwrotnego przy pełnym skoku przed pakowaniem |
| # | Nr części | Opis | Ilość |
|---|---|---|---|
| G-1 | (707-01-XZ841) | GRUPA CYLINDRÓW (POWŁOKA KOŃCOWA) | 1 |
| G-1 | (707-01-XZ840) | GRUPA CYLINDRÓW | 1 |
| ---- | ==================== | ||
| 1 | 707-01-0A311 | ZESPÓŁ CYLINDRA | 1 |
| 1 | (707-01-0A310) | ZESPÓŁ CYLINDRA | 1 |
| 1 | 707-13-13540 | Cylinder | 1 |
| 2 | 707-76-80470 | Tuleja | 4 |
| 3 | 07145-00080 | USZCZELKA PYŁU (ZESTAW) | 4 |
| 4 | 707-58-95162 | PRĘT, TŁOK | 1 |
| 4 | (707-58-95161) | PRĘT, TŁOK | 1 |
| 5 | 707-27-13961 | GŁOWICA,CYLINDER | 1 |
| 6 | 07179-13109 | PIERŚCIEŃ, trzask | 1 |
| 7 | 707-56-95510 | USZCZELKA PYŁU (ZESTAW) | 1 |
| 8 | 707-52-90720 | Tuleja | 1 |
| 9 | 707-51-95030 | USZCZELNIENIE,PRĘT (ZESTAW) | 1 |
| 10 | 07000-15125 | O-RING, PRZEKŁADNIA PRZEKŁADNI | 1 |
| 11 | 707-35-91370 | PIERŚCIEŃ WSPOMAGAJĄCY (ZESTAW) | 1 |
| 12 | 707-51-95640 | PIERŚCIEŃ,BUFOR (ZESTAW) | 1 |
| 13 | 01010-81875 | ŚRUBA (ZESTAW) | 12 |
| 14 | 707-41-11840 | Pralka | 12 |
| 15 | 707-36-13771 | Tłok | 1 |
| 16 | 707-44-13280 | PIERŚCIEŃ, TŁOK (ZESTAW) | 1 |
| 17 | 707-39-13530 | PIERŚCIEŃ, ZUŻYCIE (ZESTAW) | 2 |
| 18 | 707-44-13920 | Pierścień | 2 |
| 19 | 707-71-61070 | TŁOK NURNIKOWY | 1 |
| 20 | 07000-15085 | USZCZELKA USZCZELNIAJĄCA,(F5350-63A0 -4 ) | 1 |
| 21 | 707-35-90960 | PIERŚCIEŃ WSPOMAGAJĄCY (ZESTAW) | 2 |
| 22 | 01310-01216 | ŚRUBA, NYLON | 1 |
| 23 | 707-71-70270 | TŁOK NURNIKOWY | 1 |
| 24 | 07020-00000 | MOCOWANIE, SMAR - SWORZEŃ GÓRNEGO ZAWIASU | 1 |
| 25 | 707-71-32770 | KOŁNIERZ | 1 |
| 26 | 707-35-91370 | PIERŚCIEŃ WSPOMAGAJĄCY (ZESTAW) | 2 |
| 27 | 07000-15125 | O-RING, PRZEKŁADNIA PRZEKŁADNI | 1 |
| 28 | 04260-00635 | MISKA, ZAWÓR ZWROTNY | 12 |
| 29 | 707-71-91270 | Czapka | 1 |
| 29A | 707-83-13010 | Zawór | 1 |
| 29B | 07750-01628 | Wiosna | 1 |
| 29C | 707-87-14070 | Wtyczka | 1 |
| 29D | 07002-12034 | O-RING (DLA BEZ WSPOMAGAJĄCEGO HAMOWANIA) | 1 |
| 30 | 707-86-66270 | Rura | 1 |
| 31 | 20D-62-17860 | Łokieć | 1 |
| 32 | 01435-01055 | ŚRUBA, MONTAŻ SUSZARKI DO WSPORNIKA I RAMY | 2 |
| 33 | 01435-01040 | ŚRUBA (Podkładka 3-CZĘŚCIOWA) | 2 |
| 34 | 07000-13030 | USZCZELKA USZCZELNIAJĄCA,WYSIĘGNIK (DLA PRZODU O DŁUGOŚCI 50 STÓP) | 1 |
| 35 | 01435-01075 | ŚRUBA (M10-1,50x75) | 4 |
| 36 | 07000-13035 | O-RING, GÓRNE PORTY WLOTOWE I WYLOTOWE CHŁODNICY | 1 |
| 37 | 707-88-22530 | Nawias | 1 |
| 38 | 707-88-21261 | ZESPÓŁ | 1 |
| 39 | 01435-01030 | ŚRUBA - DOLNE MOCOWANIE RURKI WYLOTOWEJ CHŁODNICY OLEJU | 2 |
| 40 | 707-88-11560 | Płyta | 1 |
| 41 | 07283-22738 | ZACISK, SIEDZENIE | 2 |
| 42 | 01599-01011 | NAKRĘTKA (Z POD LUSTERKIEM) | 4 |
| 43 | 01643-31032 | PODKŁADKA (Z AUTOMATYCZNYM STEROWANIEM AWARYJNYM) | 4 |
| ---- | ==================== | ||
| K | 707-99-57160 | ZESTAW SERWISOWY | 1 |
| Indeks techniczny | Wartość standardowa |
|---|---|
| Otwór wewnętrzny rury cylindra | 115 mm |
| Średnica tłoczyska chromowanego na twardo | 75 mm |
| Efektywny skok roboczy | 1270 mm |
| Znamionowe ciśnienie robocze systemu | 31,4 MPa |
| Fabryczne ciśnienie próbne hydrauliczne | 47,1 MPa (1,5-krotność ciśnienia znamionowego dla pełnego wykrywania nieszczelności wewnętrznych i zewnętrznych) |
| Surowiec beczkowy | Bezszwowa stal stopowa o wysokiej wytrzymałości na rozciąganie z głębokim precyzyjnym honowaniem wewnętrznym, tworząca gładką ścianę wewnętrzną o niskim tarciu, odporną na długotrwałe ścieranie w obiegu hydraulicznym przy średnim obciążeniu |
| Obróbka powierzchni tłoczyska | Podłoże bazowe hartowane i odpuszczane 40CrMo, gęsta, twarda powłoka chromowa o grubości 28–32 μm, twardość powierzchni HRC 68–72, doskonała odporność na zarysowania i zginanie w przypadku codziennych kolizji ze żwirem, korzeniami drzew i krawędziami betonu na placach budowy |
| Pasujący dedykowany zestaw uszczelek PN | 707-01-0A310-ZESTAW |
| Obowiązujący zakres temperatur roboczych | -25 ℃ ~ + 85 ℃ |
| Cecha strukturalna | Pogrubione zintegrowane uchwyty łączące ramion wyposażone w odporne na zużycie samosmarujące tuleje ze stopu miedzi; jednostopniowy wbudowany zawór buforowy amortyzujący uderzenia na końcu skoku i niższy poziom hałasu wibracyjnego podczas częstych cykli wysuwania i cofania ramienia |
