Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Belparts
Orzecznictwo:
CE
Numer modelu:
PC800LC-8 PC800-8
This heavy‑duty boom hydraulic cylinder is engineered as a direct aftermarket replacement tailored for Komatsu PC800‑8 standard‑frame large‑scale excavator and long‑track PC800LC‑8 mining‑optimized variantSłuży jako główny nośny element hydrauliczny przednich urządzeń obciążeniowych, umożliwia wysoką intensywność podnoszenia, opuszczania i utrzymywania statycznego obciążenia w kopalniach otwartych,wykopaliska kamieniołomu na dużą skalę, magazynowanie złomu masowego i duże projekty infrastrukturalne w zakresie przemieszczania ziemi.Floty dużych przedsiębiorstw górniczych i transgranicznych przedsiębiorstw handlujących komponentami, które specjalizują się w ciężkich koparkach górniczych Komatsu serii 8.
Wszystkie standardy produkcyjne ściśle przestrzegają pierwotnych tolerancji Komatsu OEM.wzorzec wewnętrznego otworu i układ hydrauliczny przycisku dokładnie odpowiadają części 707‐01‐0C040. włączenie śruby włączalnej jest możliwe na miejscu bez obróbki cięcia, szlifowania lub spawania,zminimalizowanie kosztów utrzymania pracy i kosztownych przestojów produkcyjnych spowodowanych awarią cylindrów w zakładach wydobywczych.
| Pozycja | Szczegółowa specyfikacja |
|---|---|
| Pełna nazwa produktu | Kompletny zestaw cylindrów hydraulicznych |
| Wykorzystane urządzenia | Komatsu PC800‐8 Standardowa koparka, PC800LC‐8 Długa koparka górnicza |
| PN referencyjny OEM | 707‐01‐0C040 |
| Kategoria produktu | Zestaw hydrauliczny wzmocniony do kopalni |
| Gwarancja jakości | 12-miesięczna gwarancja obejmująca wszystkie wady produkcyjne pochodzące z fabryki |
| Minimalna ilość zamówienia | 1 jednostka, dostępna w magazynie do szybkiej wysyłki |
| Standardy wykonania kontroli jakości | ISO9001 Produkcja w pełni identyfikowalna; 100% wysokoprężna inspekcja hydrostatyczna wycieków i długotrwałe testy uderzeń zmęczenia przed dostawą |
| # | Część nr. | Opis | Kty |
|---|---|---|---|
| G-1 | (707-01-XY500) | GROUP CYLINDER, L.H. (końcowa powłoka) | 1 |
| G-2 | (707-01-XY510) | CYLINDER GROUP, R.H. (końcowa powłoka) | 1 |
| - Nie, nie. | /Przepraszam. | ||
| 1 | 707-01-0C040 | CYLINDR ASS'Y | 1 |
| 1 | 707-13580 | Węgiel | 1 |
| 2 | 707-76-80431 | BUSHING, PISTON | 1 |
| 3 | 07145-00080 | SEAL, DUST (KIT) | 2 |
| 4 | 707-58-95170 | Rod, tłok | 1 |
| 5 | 707-76-80431 | BUSHING, PISTON | 1 |
| 6 | 07145-00080 | SEAL, DUST (KIT) | 2 |
| 7 | 707-27-13961 | Głowa, cylinder. | 1 |
| 8 | 07179-13109 | Pierścień, SNAP | 1 |
| 9 | 707-56-95510 | SEAL, DUST (KIT) | 1 |
| 10 | 707-52-90720 | Wyrzuty | 1 |
| 11 | 707-51-95030 | Wymagania w zakresie bezpieczeństwa i bezpieczeństwa | 1 |
| 12 | 07000-15125 | O-RING, ZAŁOŻENIE PRZECZYTUJĄCE | 1 |
| 13 | 707-35-91370 | Związek wsparcia. | 1 |
| 14 | 707-51-95640 | Pierścień, bufor (KIT) | 1 |
| 15 | 01010-81875 | BOLT (KIT) | 12 |
| 16 | 707-41-11840 | Maszyna do prania | 12 |
| 17 | 707-36-13771 | Zestaw | 1 |
| 18 | 707-44-13280 | Pierścień, tłok (KIT) | 1 |
| 19 | 707-39-13530 | Pierścień, noszenie (zestaw) | 2 |
| 20 | 707-44-13920 | Pierścień | 2 |
| 21 | 707-71-71010 | Włókna | 1 |
| 21 | 707-71-61070 | Włókna | 1 |
| 22 | 07000-15085 | O-RING, ((F5350-63A0-4)) | 1 |
| 23 | 707-35-90960 | Związek wsparcia. | 2 |
| 24 | 01310-01216 | Śruby, nylon. | 1 |
| 25 | 707-71-34820 | Kołnierz | 1 |
| 25 | 707-71-32860 | Kołnierz | 1 |
| 26 | 707-35-91370 | Związek wsparcia. | 2 |
| 27 | 07000-15125 | O-RING, ZAŁOŻENIE PRZECZYTUJĄCE | 1 |
| 28 | 707-86-66420 | TUBE, L.H. | 1 |
| 28 | 707-86-66430 | R.H. | 1 |
| 29 | 707-86-66310 | TUBE, L.H. | 1 |
| 29 | 707-86-66330 | R.H. | 1 |
| 30 | 01435-01055 | BOLT, MOUNT DROYER do klamry i ramy | 4 |
| 31 | 01435-01040 | BOLT, SHIM 3-piece. | 4 |
| 32 | 07000-13030 | O-RING, BOOM (dla 50 stóp przedniej długości) | 2 |
| 33 | 707-88-22750 | Bracket, LH. | 1 |
| 33 | 707-88-22760 | Bracket, R.H. | 1 |
| 34 | 707-88-21490 | BAND | 1 |
| 35 | 01435-01030 | BOLT - NISZY OLEJ CHLEDZĄCY WYJADEK TUBEMOUNTING | 2 |
| 36 | 07283-22738 | KLIP, SEAT | 2 |
| 37 | 01599-01011 | /Nut, z pod lustrem. | 4 |
| 38 | 01643-31032 | Z automatycznym steringiem awaryjnym. | 4 |
| 39 | 707-88-33030 | Głowa, (do wysyłki) | 2 |
| 40 | 07371-30640 | FLANGE,SPLIT (dla wysyłki) | 4 |
| 41 | 07372-21035 | Wymagania w odniesieniu do przemiany momentu obrotowego | 8 |
| 42 | 01643-51032 | Wymagania w zakresie bezpieczeństwa pojazdu | 8 |
| - Nie, nie. | /Przepraszam. | ||
| K | 707-99-50620 | KIT SERWISOWY | 2 |
| Wskaźnik techniczny | Wartość standardowa |
|---|---|
| Wnętrze rury cylindrowej | 170 mm |
| Średnica kolcownika chromowanego | 110 mm |
| Skuteczny wyciąg pracy | 1680 mm |
| Narysowane ciśnienie robocze systemu | 31.4 MPa |
| Prężność badania hydraulicznego w fabryce | 47.1 MPa (1,5 razy ciśnienie znamionowe do kompleksowego badania wycieków wewnętrznych i zewnętrznych) |
| surowiec w beczce | Stal stopowa bezszwowa o wyjątkowo wysokiej wytrzymałości, przetworzona poprzez ultra-głębokie precyzyjne szlifowanie wewnętrzne.Jego ultra-gładka ściana wewnętrzna jest odporna na długotrwałe cykliczne ścieranie płynami hydraulicznymi w warunkach ciągłego eksploatacji górniczej z dużym obciążeniem |
| Obsługa powierzchni pręta tłokowego | 40CrMo, stop podstawowy wygaszony i hartowany, 30-35 μm grubości, kompaktowa twarda pokrywa chromowa, twardość powierzchni HRC68-72.Oferuje wyjątkową odporność na zadrapania i przeciwdeformacje w przypadku uderzeń ostrych skał w trudnych środowiskach otwartych |
| Zastosowanie specjalnego zestawu pieczęci PN | 707‐01‐0C040‐KIT |
| Bezpieczny zakres temperatury pracy | -25°C ~ +85°C |
| Cechy strukturalne | Zwiększone, dodatkowo grube zintegrowane łopaty do mocowania łomów wyposażone w nadmierne samobieżne, smarujące się złoże miedziane;zmodernizowana dwuetapowa wewnętrzna struktura buforu w celu złagodzenia silnych obciążeń uderzeniowych z końcowego uderzenia powodowanych częstymi cyklami podnoszenia/opuszczania wyciągu pod ciężkimi obciążeniami górniczymi |
Powszechna kompatybilność podwójnego podwozia dla modeli PC800‐8 i PC800LC‐8 Mining-Spec
Ten zespół o jednym cylindrze wyciągu nadaje się zarówno do standardowego podwozia, jak i do wydłużonych koparek PC800‐8 z długimi torami bez niezgodności wymiarowych.Każda geometria montażu jest duplikacją oryginalnych komponentów Komatsu OEM klasy górniczej, bezproblemowo łączący się z fabrycznymi połączeniami wyciągów i oryginalnym hydraulicznym przewodem węża.powodujący przedwczesne uszkodzenie uszczelnienia i trwałe wycieki oleju z powodu przymusowego montażu na ramkach maszyn ciężkich, jest całkowicie wyeliminowana.
Zmniejszenie mocy silnikowej
W odróżnieniu od zwykłych cylindrów hydraulicznych klasy budowlanej, urządzenie to zwiększa grubość ścian cylindrów i zintegrowane odlewy, aby dostosować je do ekstremalnych warunków eksploatacji w miejscu wydobycia,w tym długotrwałe przemienne ciężkie obciążenia i powtarzające się zderzenia z szczątkami skał szarpanychZwiększone ramy zapewniają znacznie dłuższą żywotność w porównaniu z ogólnymi cylindrami z cienkimi ścianami przeznaczonymi wyłącznie do regularnych zadań związanych z przemieszczaniem ziemi.
Dwa oddzielne kontrole przed wysyłką w trybie offline w celu wyeliminowania ukrytych zagrożeń awariami
Każdy gotowy cylinder wyciągowy przed opuszczeniem warsztatu produkcyjnego podlega dwóm rygorystycznym procesom testowym.Badania zmęczenia z pełnym biegiem przemiennego powtarzają miesiące nieprzerwanych operacji wydobycia rudy w celu walidacji ogólnej sztywności konstrukcyjnejRozszerzone badania szczelności pod wysokim ciśnieniem wskazują wszystkie wewnętrzne i zewnętrzne wady wycieku oleju.Wszystkie wadliwe jednostki są filtrowane przed składowaniem, aby zapobiec nieplanowanym przerwom produkcji kopalni dla użytkowników końcowych.
Optymalizowana efektywność kosztowa dla operatorów dużych flot górniczych
Oryginalne części zamienne OEM do koparek górniczych serii PC800‐8 mają niezwykle wysoką cenę i często cierpią z powodu długich czasów realizacji.stabilna bezproblemowość pracy i żywotność oryginalnych części OEM Komatsu po znacznie bardziej ekonomicznym koszcie jednostkowym- drastycznie obniża koszty długoterminowej konserwacji warsztatów obsługujących kopalnie i dużych przedsiębiorstw wynajmujących, zarządzających flotami ciężkich koparek PC800-8.
Dostosowane do potrzeb globalne opcje logistyczne dla odległych stref wydobywczych
Wszystkie zapasy mogą zostać wysłane w ciągu trzech dni roboczych od potwierdzenia płatności.Usługi przewozu towarowego lotniczego obejmują nagłe przesyłki w przypadku nieplanowanych awarii maszyn w odosobnionych regionach górskich kopalni; skonsolidowany ładunek morski na masowo i pełny transport kontenerowy FCL zapewniają przyjazne dla budżetu plany transportu hurtowego dla dystrybutorów maszyn dostarczających na rynki górnicze w Afryce, Azji Południowo-Wschodniej,Bliski Wschód i Ameryka Łacińska.
Nasz zakład produkcyjny posiada ponad dziesięcioletnią specjalistyczną wiedzę z zakresu badań i rozwoju oraz masowej produkcji cylindrów hydraulicznych dla dużych koparek górniczych Komatsu serii 8,z PC800‐8 i PC800LC‐8 jako flagowych modeli produktów górniczychProwadzimy w pełni zintegrowany łańcuch produkcyjny, w tym precyzyjne kucie, głębokie szlifowanie wewnętrzne, całkowita obróbka cieplna i automatyczne grube chromy,zestawione ze specjalistycznymi stanowiskami do symulacji ciężkich obciążeń, które odtwarzają obraźliwe scenariusze pracy na otwartym polu w celu ciągłego optymalizacji odporności na uderzenia i trwałości produktuNasze portfolio cylindrów hydraulicznych klasy górniczej jest eksportowane na całym świecie przez cały rok.zapewnienie długoterminowych stabilnych partnerstw współpracy i konsekwentnych pozytywnych opinii ze strony światowych dystrybutorów części zamiennych maszyn ciężkich, ze względu na precyzyjną kompatybilność modelu górniczego i stabilną, niezawodną jakość wyjścia.
P1: Czy ten cylinder wyciągu może pasować do modeli koparek Komatsu PC800‐7 lub PC850‐8?
A: Instalacja międzymodelowa nie jest obsługiwana.Różne generacje i warianty koparek ciężkich Komatsu wyposażone są w wyłączne numery części OEM i unikalne geometrie montażu, które nie mogą być wymieniane.Zawsze przed złożeniem zamówienia należy ponownie zweryfikować pełny model maszyny.
P2: Czy standardowe opakowania wysyłkowe zawierają odpowiedni zestaw napraw pieczęci?
A: Standardowe opakowanie zawiera tylko kompletny zestaw cylindrów wyciągu.i oferujemy zniżkową cenę w pakiecie dla klientów zamawiających butelkę i zestaw uszczelniający razem.
P3: Jakie środki ochrony przed korozją i uderzeniami są stosowane w przypadku długodystansowego tranzytu morskiego?

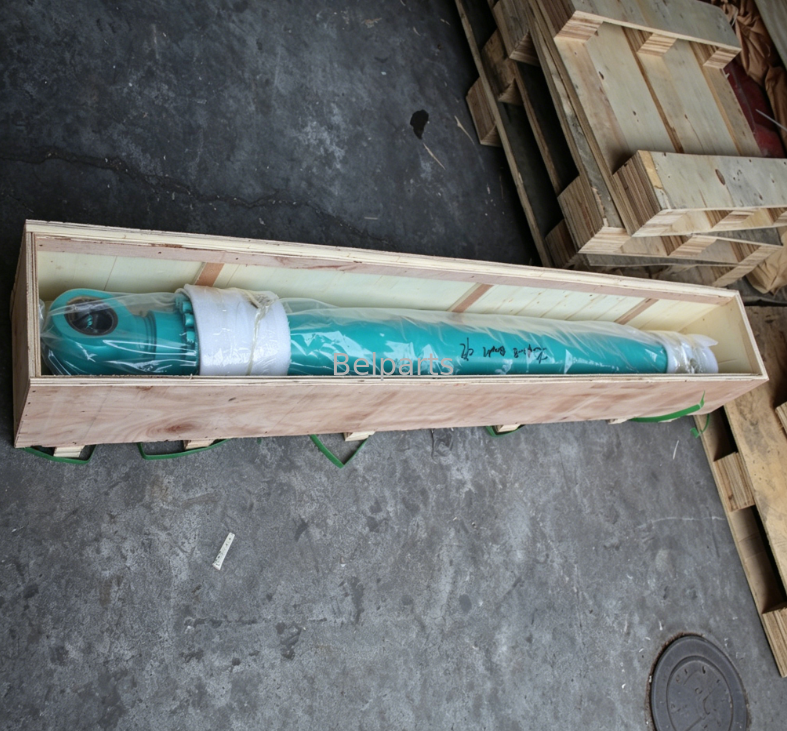

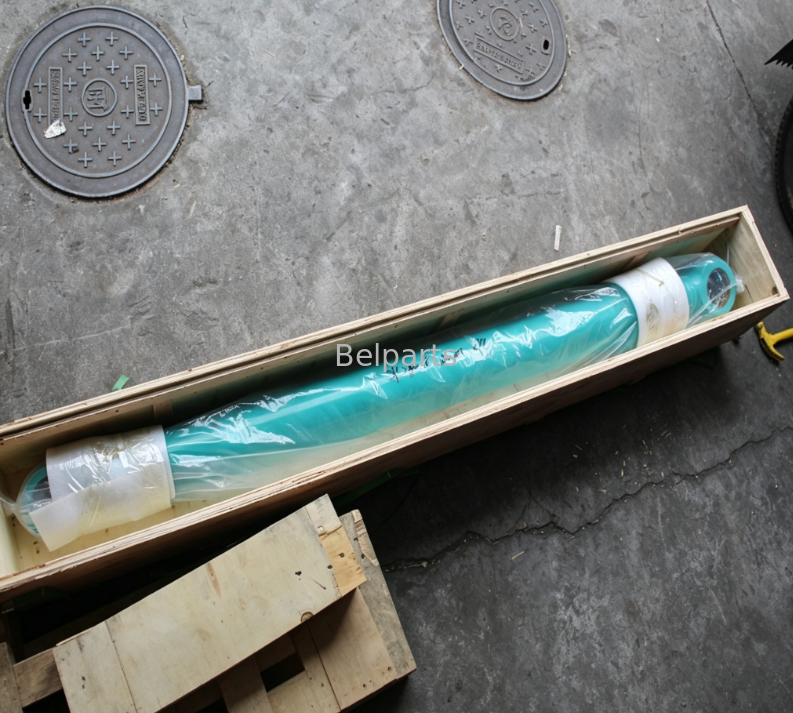

Odpowiedź: Płyn hydrauliczny przeciwrzędny jest wstrzykiwany w całości do przedniej i tylnej komory cylindra w celu zapobiegania korozji wewnętrznej; gruby tłuszcz przeciwrzędny jest równomiernie pokrywany całą powierzchnią wystawionej na działanie pręta tłoka.Cały zestaw cylindrów jest owinięty wielowarstwową, wodoodporną, ciężko działającą foliją PE i zabezpieczony w wzmocnionych grubach skrzyniach eksportowych ze sklejki, zapobiegając zadrapaniach, deformacjom spowodowanym uderzeniem i erozji wilgoci podczas długotrwałej przesyłki morskiej.
P4: Czy przy zakupie kompletnego zestawu cylinderów PC800‐8 typu boom+arm+bucket dostępne są rabaty hurtowe na poziomie?
Odpowiedź: Tak. Zamówienia na kompletny zestaw cylindrów urządzeń przednich kwalifikują się do progresywnej ceny preferencyjnej opartej na wielkości.Można również zorganizować skonsolidowane żeglugi morskie pełnymi kontenerami w celu obniżenia ogólnych międzynarodowych kosztów logistycznych związanych z zakupami dużych partii.
P5: Jakie wsparcie techniczne po sprzedaży jest zapewniane w przypadku wycieku oleju w ciągu 12-miesięcznego okresu gwarancji?
O: Proszę o przesłanie wyraźnych zdjęć miejsca wycieku oraz numeru seryjnego koparki do weryfikacji.Bezpośrednio dostarczymy bezpłatne części zamontowane na zamontowane uszczelki oraz szczegółowe, krok po kroku, instrukcje remotowej konserwacji w celu rozwiązania problemów z wyciekiem oleju bez zakłócania harmonogramu produkcji kopalni..
