Miejsce pochodzenia:
Chiny
Nazwa handlowa:
Belparts
Orzecznictwo:
CE
Numer modelu:
SK210LC-8 SK210-8
Ten siłownik hydrauliczny wysięgnika o dużej wytrzymałości jest w pełni wymiennym elementem na rynku wtórnym, produkowanym wyłącznie dla standardowej koparki podwoziowej Kobelco SK210-8 i średniej ciężkiej koparki SK210LC-8 o długim rozstawie kół. Jako główny nośny siłownik podnoszący przedniego osprzętu roboczego zapewnia stabilną moc o wysokim momencie obrotowym do podnoszenia, opuszczania i utrzymywania ładunku wysięgnika, szeroko stosowany przy renowacji dróg miejskich, wykopach pod fundamenty budynków mieszkalnych, budowie podtorza autostrad oraz załadunku skał w małych i średnich kamieniołomach. Stał się podstawowym zamiennikiem dla profesjonalnych warsztatów naprawczych koparek, średniej wielkości flot wypożyczalni i transgranicznych hurtowni części skupiających się na klasycznych średnich koparkach Kobelco serii 8.
Wszystkie procedury produkcyjne są ściśle zgodne z oryginalnymi rysunkami technicznymi Kobelco OEM i tolerancjami precyzyjnego montażu. Rozstaw oczek montażowych, średnica wewnętrzna otworu na sworzeń, wymiar odpornej na zużycie tulei miedzianej i układ portu oleju hydraulicznego w pełni odpowiadają ekskluzywnemu numerowi części OEM YN01V00151F1. Bezpośredni montaż przykręcany, bez konieczności cięcia, szlifowania lub spawania na miejscu, skutecznie obniża koszty pracy związanej z konserwacją i pozwala uniknąć ogromnych strat związanych z przestojami w budowie spowodowanymi nagłą awarią siłownika wysięgnika.
| Przedmiot | Szczegółowa specyfikacja |
|---|---|
| Pełne imię i nazwisko | Kompletny zespół siłownika hydraulicznego wysięgnika |
| Obowiązujący sprzęt | Koparka gąsienicowa Kobelco SK210-8 Standard, Koparka średniociężka SK210LC-8 Long Track |
| Numer części OEM | YN01V00151F1 |
| Klasa produktu | Wzmocniony siłownik hydrauliczny z rynku wtórnego do budownictwa komunalnego i lekkich kamieniołomów |
| Gwarancja jakości | 12-miesięczna pełna gwarancja obejmująca wszystkie wady fabryczne |
| MOQ | 1 sztuka, wystarczająca ilość towaru do natychmiastowej wysyłki |
| Standard kontroli jakości | Pełna, identyfikowalna produkcja zgodnie z normą ISO9001; 100% test szczelności pod wysokim ciśnieniem + cykliczny test zmęczenia przy pełnym skoku przed dostawą |
| # | Nr części | Opis | Ilość |
|---|---|---|---|
| D11 | B16T0442D77 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 0,9 mm; ID 87 x średnica zewnętrzna 140 x grubość 0,9 mm | 1 |
| C6 | B16T0442D14 | PODKŁADKA, średnica zewnętrzna 160 mm x średnica wewnętrzna 92 mm x grubość 1,6 mm; ID 92 x średnica zewnętrzna 160 x grubość 1,6 mm | 1 |
| E6 | B16T0442D62 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 1,6 mm; ID 87 x średnica zewnętrzna 140 x grubość 1,6 mm | 1 |
| D6 | YN02B01417D1 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 2 mm; ID 87 x OD 140 x Grubość 2,0 mm | 6 |
| D7 | YN02B01109D1 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 120 mm x grubość 0,5 mm; ID 87 x OD 120 x Grubość 0,5 mm | 1 |
| C7 | B16T0442D15 | PODKŁADKA, średnica zewnętrzna 160 mm x średnica wewnętrzna 92 mm x grubość 2,3 mm; ID 92 x średnica zewnętrzna 160 x grubość 2,3 mm | 1 |
| A7 | ZG91S02000 | SMAROWNICA,1/8" NPT x 1/8" NPT; 1/8" PT — proste | 6 |
| E7 | YN02B01417D1 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 2 mm; ID 87 x OD 140 x Grubość 2,0 mm | 2 |
| C8 | YN02B01414D1 | PODKŁADKA, średnica wewnętrzna 92 mm x średnica zewnętrzna 160 mm x grubość 2 mm; ID 92 x średnica zewnętrzna 160 x grubość 2,0 mm | 2 |
| D8 | YN02B01109D2 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 120 mm x grubość 0,9 mm; ID 87 x średnica zewnętrzna 120 x grubość 0,9 mm | 1 |
| D9 | YN02B01109D4 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 120 mm x grubość 1,6 mm; ID 87 x średnica zewnętrzna 120 x grubość 1,6 mm | 1 |
| D10 | B16T0442D78 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 0,5 mm; ID 87 x OD 140 x Grubość 0,5 mm | 1 |
| A6 | ZH32Z04000 | ŁOKIEĆ; 90° -- (1/4" PT - 1/4" PT), (wraz z pierścieniem O-ring ZD12P01100) | 2 |
| D12 | B16T0442D62 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 1,6 mm; ID 87 x średnica zewnętrzna 140 x grubość 1,6 mm | 1 |
| . | YN02B00367F1 | INSTALACJA CYLINDRA | 1 |
| . | YN02B00362F1 | Grupa (patrz rys. nr 450) | 1 |
| . | YN02B00364F1 | INSTALACJA CYLINDRA | 1 |
| . | YN02B00405F1 | WYSIĘGNIK; INSTALACJA CYLINDRA | 1 |
| . | YN02B00407F1 | INSTALACJA CYLINDRA | 1 |
| . | YN02B00363F1 | INSTALACJA WYSIĘGNIKA | 1 |
| . | YN02B00408F1 | BOOM ZESPÓŁ, MOTYKA | 1 |
| . | YN01V00175F1R | CYLINDER REMAN-HYD; SK210LC-8 ASN YQ09U3301 POZIOM 3 (NA) (12/06-) | 1 |
| . | YN01V00175F1C | CYLINDER rdzeniowy-HYD; Numer zwrotu | 1 |
| E3 | ZN18C16013 | NAKRĘTKA; M16x2,0mm | 2 |
| B1 | YN02B00409F1 | Motyka (patrz rys. nr 455) | 1 |
| D1 | YN02B01720P1 | PIN, średnica zewnętrzna 85 mm x długość 258 mm; SZPILKA | 2 |
| A1 | 2444R1117D080 | WĄŻ ELASTYCZNY, średnica wewnętrzna 6,40 mm x długość 780 mm | 1 |
| C1 | YN02B01719P1 | PIN, średnica zewnętrzna 90 mm x długość 876 mm | 1 |
| E1 | YN02B01722P1 | PIN, 85 mm średnica zewnętrzna x 277 mm długość | 1 |
| E2 | HS18C16150G2 | ŚRUBA; M16x2,0x150mm | 1 |
| A2 | 2444R1117D084 | WĄŻ, średnica wewnętrzna 6,40 mm x długość 840 mm | 1 |
| C2 | HS18C20175G2 | ŚRUBA sześciokątna, M20 x 175 mm, Cl 10,9; M20x2,5x175mm | 1 |
| D2 | YN02B01721P1 | PIN, 85 mm OD x 776 mm L | 1 |
| B2 | 2445R138D8 | USZCZELKA, średnica wewnętrzna 90 mm x średnica zewnętrzna 105 mm x grubość 4 mm; Pył — średnica wewnętrzna 90 x średnica zewnętrzna 105 x grubość 4 mm | 2 |
| A3 | 2444R1117D250 | WĄŻ, średnica wewnętrzna 6,40 mm x długość 2500 mm | 1 |
| C3 | ZN18C20016 | NAKRĘTKA; M20x2,5mm | 2 |
| D3 | HS18C16150G2 | ŚRUBA; M16x2,0x150mm | 4 |
| A4 | 2444R1117D260 | WĄŻ, średnica wewnętrzna 6,4 mm x długość 2600 mm | 1 |
| E4 | B16T0442D78 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 0,5 mm; ID 87 x OD 140 x Grubość 0,5 mm | 1 |
| D4 | YN02B01108P1 | SZEF | 2 |
| C4 | B16T0442D53 | PODKŁADKA, średnica wewnętrzna 92 mm x średnica zewnętrzna 160 mm x grubość 0,5 mm; ID 92 x OD 160 x Grubość 0,5 mm | 1 |
| D5 | ZN18C16013 | NAKRĘTKA; M16x2,0mm | 8 |
| E5 | B16T0442D77 | PODKŁADKA, średnica wewnętrzna 87 mm x średnica zewnętrzna 140 mm x grubość 0,9 mm; ID 87 x średnica zewnętrzna 140 x grubość 0,9 mm | 1 |
| C5 | B16T0442D40 | PODKŁADKA, średnica wewnętrzna 92 mm x średnica zewnętrzna 160 mm x grubość 0,9 mm; ID 92 x średnica zewnętrzna 160 x grubość 0,9 mm | 1 |
| 01 | YN01V00151F1 | CYLINDER; ASSY, BUM | 2 |
| 02 | YN01V00175F1 | CYLINDER dwustronnego działania, tłoczysko 95 mm, skok 1558 mm; ZESPÓŁ, RAMIĘ | 1 |
| Indeks techniczny | Standardowy parametr |
|---|---|
| Otwór wewnętrzny rury cylindra | 126 mm |
| Średnica tłoczyska chromowanego na twardo | 80 mm |
| Efektywny skok roboczy | 1350 mm |
| Znamionowe ciśnienie robocze systemu | 31,4 MPa |
| Fabryczne ciśnienie próbne hydrauliczne | 47,1 MPa (1,5-krotność ciśnienia znamionowego dla pełnej kontroli szczelności wewnętrznej i zewnętrznej) |
| Surowiec rury cylindra | Bezszwowa stal stopowa o wysokiej wytrzymałości na rozciąganie z głębokim precyzyjnym honowaniem wewnętrznym, wyjątkowo gładką ścianą wewnętrzną o niskim współczynniku tarcia, odporną na długotrwałe średnio-ciężkie ścieranie płynem hydraulicznym w częstych cyklach konstrukcyjnych |
| Obróbka powierzchni tłoczyska | Stop bazowy 40CrMo, hartowany i odpuszczany, gęsta, twarda powłoka chromowa o grubości 28–32 μm, twardość powierzchni HRC 68–72, doskonała odporność na zadrapania i zginanie w przypadku żwiru, kawałków betonu i uderzeń skał w miejscu pracy |
| Pasujący zestaw uszczelek PN | YN01V00151F1-ZESTAW |
| Zakres temperatury roboczej | -25 ℃ ~ + 85 ℃ |
| Cecha strukturalna | Poszerzone, pogrubione uchwyty montażowe wysięgnika wyposażone w powiększone, samosmarujące tuleje zużywalne ze stopu miedzi; dwustopniowy wbudowany układ buforowy pochłaniający gwałtowne, natychmiastowe wstrząsy podczas wielokrotnego podnoszenia i opuszczania wysięgnika pod dużym obciążeniem |
Nasza fabryka ma ponad dziesięcioletnie doświadczenie w profesjonalnych badaniach i rozwoju oraz masowej produkcji cylindrów hydraulicznych do klasycznych średnich koparek Kobelco serii 8, z SK210-8 i SK210LC-8 jako głównymi dojrzałymi liniami produkcyjnymi. Posiadamy kompletne zintegrowane linie produkcyjne, obejmujące precyzyjne kucie ciężkie, głębokie honowanie wewnętrzne, integralną obróbkę cieplną i automatyczne chromowanie, wyposażone w profesjonalne stanowiska testowe do symulacji średnich obciążeń w celu przywrócenia rzeczywistych warunków pracy w miastach i kamieniołomach oraz ciągłej optymalizacji trwałości produktu na wstrząsy. Nasza linia siłowników hydraulicznych na rynek części zamiennych jest eksportowana przez cały rok, zdobywając stabilne, długoterminowe zaufanie i niezmiennie pozytywne recenzje od światowych dystrybutorów części zamiennych do średnich maszyn, opierając się na precyzyjnym dopasowaniu klasycznych modeli serii 8 i stabilnej, jednolitej jakości.
Pytanie 1:Czy ten siłownik wysięgnika pasuje do koparek Kobelco SK210-9 lub SK240LC-8?
A:Instalacja między modelami nie jest obsługiwana. Różne generacje i modele koparek Kobelco wykorzystują ekskluzywne, niewymienne numery części OEM i unikalną geometrię mocowania uchwytów. Przed złożeniem zamówienia prosimy o potwierdzenie kompletnego modelu maszyny.
Pytanie 2:Czy standardowy pakiet zawiera pasujący zestaw naprawczy uszczelki?
A:Pakiet standardowy zawiera wyłącznie kompletny zespół siłownika wysięgnika. Dedykowany zestaw uszczelek YN01V00151F1-KIT wymaga osobnego zakupu, a jeśli zamówisz razem cylinder i zestaw uszczelek, oferujemy preferencyjną cenę w pakiecie.
Pytanie 3:Jaka ochrona antykorozyjna i antykolizyjna w transporcie oceanicznym?

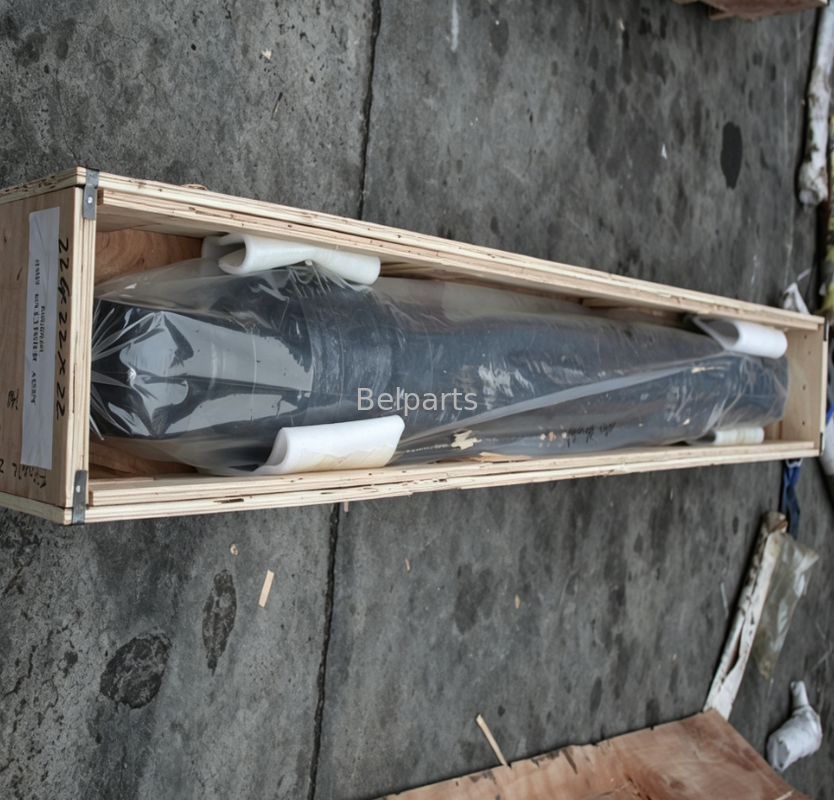

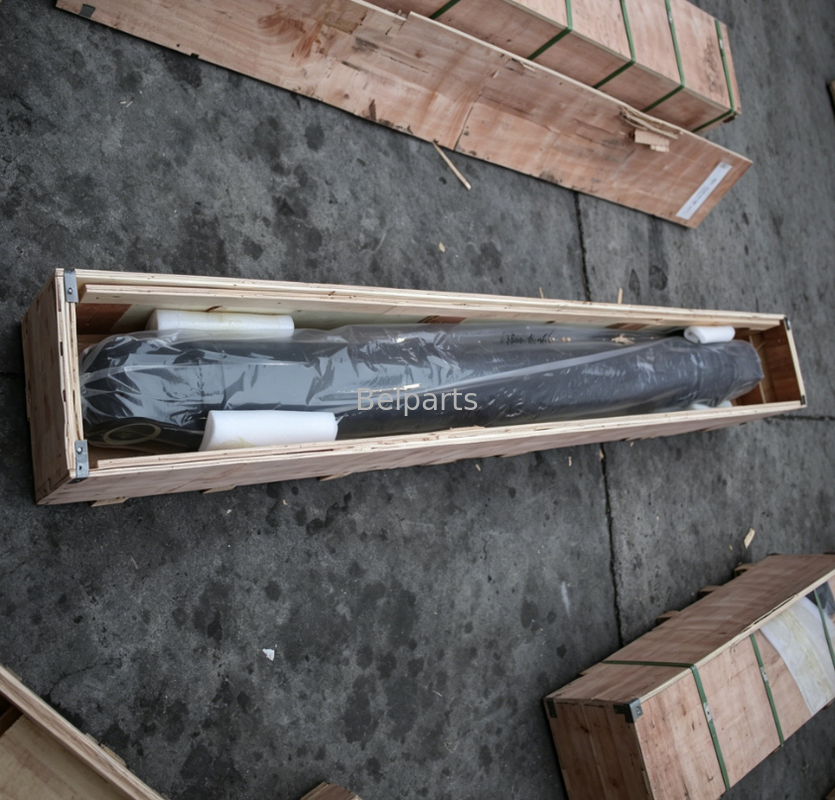

A:Antykorozyjny olej hydrauliczny jest całkowicie wtryskiwany do przedniej i tylnej komory cylindra, aby uniknąć wewnętrznej korozji; gruby smar antykorozyjny jest równomiernie pokryty całą odsłoniętą powierzchnią tłoczyska. Cały cylinder owinięty jest wielowarstwową, wytrzymałą, wodoodporną folią PE i zamocowany wewnątrz wzmocnionej, grubej sklejki eksportowej ze sklejki, aby zapobiec zadrapaniom, deformacjom i erozji wilgoci podczas długiego transportu przez ocean.
Pytanie 4:Czy przy zakupie pełnego zestawu wysięgnika, ramienia i siłownika łyżki do serii SK210-8 będzie oferowana zniżka?
A:Tak. Zamówienia kompletnych zestawów cylindrów osprzętu roboczego z przodu objęte są stopniowanymi rabatami ilościowymi. Dostępna jest również skonsolidowana, pełnokontenerowa wysyłka morska, pozwalająca obniżyć ogólne koszty logistyki międzynarodowej w przypadku zamówień dużych partii.
Pytanie 5:Jakie wsparcie posprzedażowe w przypadku wycieku oleju w okresie 12 miesięcy gwarancji?
A:W celu weryfikacji prosimy o przesłanie wyraźnych zdjęć miejsca wycieku i numeru seryjnego koparki. Niezwłocznie wyślemy bezpłatne zamienne akcesoria do uszczelek i szczegółowe instrukcje dotyczące zdalnej konserwacji krok po kroku, aby rozwiązać problemy z wyciekami bez opóźniania postępu budowy.
